Оборудование для стыковки арматуры
Качество возводимых конструкций во многом определяется соблюдением всех требований технологического процесса.
Именно для этого используется следующее оборудование для стыковки арматуры:
- мобильные прессы;
- системы для механического соединения изделий встык за счет использования специальной муфты;
- стационарные станции для соединения.
Муфтовое соединение арматуры
Муфтовые механические обжимные соединения обеспечивают стык с прочностью на растяжение превышающей фактическое усилие временного сопротивления соединяемого проката.Применение муфтовых обжимных соединений арматуры, согласно опыту российских и зарубежных производителей, позволяет увеличить производительность труда в 10–15 раз по сравнению со сварными соединениями и значительно сократить себестоимость работ.
Система для механического соединения арматуры встык методом опрессовки муфтой с усилием 80 и 100 тс используется как при изготовлении армокаркасов на месте монтажа, так и в заводских условиях.
Данная система предлагает различные варианты исполнения, что обеспечивает оптимальное соотношение эксплуатационных характеристик и цены, что делает её эффективным решением для соединения арматуры в строительных проектах.
Муфтовое соединение арматуры – Анализ мирового опыта механического соединения стержневой арматуры встык опрессовкой муфты (Repair Splicing System).
Предлагаем варианты систем для механического соединения арматуры встык методом опрессовки муфтой:
|
Артикул |
Состав изделия «Система для механического соединения арматуры встык методом опрессовки муфтой» |
|
ПП-А80СК |
Пресс арматурный ПП-А80С без матриц; насосная станция с электроприводом с ручным упр.; комплект РВД L=5м. Усилие 80 тс, номин. давление 63 МПа, диаметр профиля прутков 18-32 мм. Управление прессом гидрораспределителем с ручным управлением на насосной станции. |
|
ПП-А100СК |
Пресс арматурный ПП-А100С без матриц; насосная станция с электроприводом с ручным упр.; комплект РВД, L=5м. Усилие 100 тс, номин. давление 65 МПа, диаметр профиля прутков 18-40 мм. Управление прессом гидрораспределителем с ручным управлением на насосной станции. |
|
ПП-А80СКУ |

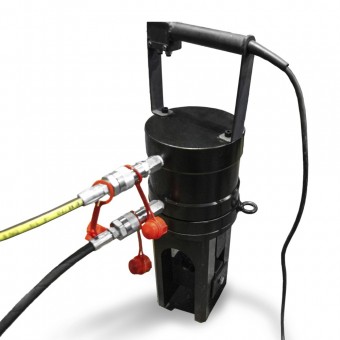

Пресс арматурный ПП-А80СУ (управление с пульта на рукоятке пресса) в комплекте с кабелем управления L= 6 м с разъемами; без матриц; насосная станция с электроприводом с 4-х-лин. 3-х-позиц. гидрораспределителем, с реле давления; комплект РВД L=5м.. Усилие 80 тс, номин. давление 63 МПа, диаметр профиля прутков 18-32 мм. |
|
ПП-А100СКУ |
Пресс арматурный ПП-А100СУ (управление с пульта на рукоятке пресса)в комплекте с кабелем управления L= 6 м с разъемами; без матриц; насосная станция с электроприводом с 4-х-лин. 3-х-позиц. гидрораспределителем, с реле давления; комплект РВД L=5м. Усилие 100 тс, номин. давление 65 МПа, диаметр профиля прутков 18-40 мм |
|
СВ18(20,22,25,28,32) Ш80С- СН18 (20,22,25,28,32) Ш80С |
Комплекты шестигранных матриц (верхняя-нижняя) требуемого типоразмера для прессов ПП-А80С, ПП-А80СУ |
|
СВ18(20,22,25,28,32,36,40) Ш100С-СН18 (20,22,25,28,32,36,40) Ш100С |
Комплекты шестигранных матриц (верхняя-нижняя) требуемого типоразмера для прессов ПП-А100С, ПП-А100СУ |
Съёмные матрицы для ПП-А80СК
Рекомендуемые насосные станции:
- для привода прессов ПП-А80С, ПП-А100С: НЭР-2,0И20Т1С, станция насосная с электроприводом, 4-х-линейный 3-х-позиционный гидрораспределитель с ручным управлением, номин. давление 70МПа, номин. подача 2 л/мин, бак 20 л, 380 В для прессов ПП-А80(100)С;
- для привода прессов ПП-А80СУ, ПП-А100СУ,- НЭЭ-2,0Н10Т1-РД-ПП-80: станция насосная с электроприводом, номинальное давление 70 МПа, подача 2,0 л/мин, 4х-линейный 3х поз. электромагнитный распределитель с открытым центром, гидросхема № 14, бак 10 л, 380 В, реле давления.
Варианты исполнения изделия «Система для механического соединения арматуры встык методом опрессовки муфтой»:
Системы ПП-А80СКУ, ПП-А100СКУ обеспечивают полуавтоматический цикл соединения арматуры встык опрессовкой муфты. Удобное управление опрессовкой с встроенного в пресс, на рукоятке, кнопочного пульта.Обеспечение полуавтоматического цикла работы позволило увеличить производительность и исключить необходимость визуального контроля за давлением, усилием обжатия.
Опрессовка осуществляется включением и удержанием кнопки на ручке пресса при давлении 70 ± 0,1 МПа, с выдержкой (посредством уставки на реле давления) 3…4 сек., далее происходит автоматический сброс давления гидравлической жидкости и подача в полость возврата.
Гидрораспределитель с открытым центром (на насосной станции) при нейтральном положении золотников позволяет жидкости из полости нагнетания по каналу в корпусе перетекать в сливную полость, что обеспечивает экономичный режим работы насосной станции в паузах между обжатиями.
Купить оборудование для стыковки арматуры от производителя в Москве по самым выгодным ценам можно в представительстве компании «Моспроммаш». В нашем интернет-магазине представлен широкий ассортимент прессов и станций, которые позволят многократно повысить эффективность процесса за счет его автоматизации. Сделайте всего один звонок, чтобы всего через несколько дней стать обладателем спецоснастки для решения поставленных задач на стройплощадке.
Сертификация
Отчет «Анализ стабильности производства и качества механических опрессованных соединений арматурной стали классов А500С и А400 (А-III) диаметром 18-40 мм». Сертификация на соответствие техническим условиям ТУ 4842-026-77625325-2009 (НИИЖБ филиал ФГУП НИЦ «Строительство»).Протокол испытаний на выносливость при растяжении соединений арматуры периодического профиля, опрессованных с гарантией выносливости (ОАО «ЦНИИС», «ЦНИИС-ТеСТ»). Декларация о соответствии: Прессы гидравлические, модели ПП-А, соответствуют требованиям ТР ТС 010/2011; ТС 020/2011 «О безопасности машин и оборудования», Рег. номер ЕАЭС №RU Д-RU.РА01.В.73247/21 от 24.03.2021г.
| Модель | Номинальное давление, МПа | Номинальное усилие, тс | Рабочий объем, см3 | Диаметр арматуры, мм | Габариты, ВхØ макс. корпуса, мм | Ширина опрессовочной части корпуса, мм | Масса, кг, без матриц |
| ПП-А80С (У) | 63 | 80 | 400 | 18, 20, 22, 25, 28, 32 | 566х175 | 126 | 35 |
| ПП-А100С (У) | 65 | 100 | 510 | 18, 20, 22, 25, 28, 32, 36, 40 | 577х185 | 141 | 45 |
