Мобильные прессы для соединения арматуры опрессовкой муфтами
Качество возводимых конструкций во многом определяется соблюдением всех требований технологического процесса.
Именно для этого используется следующее оборудование для стыковки арматуры:
- мобильные прессы;
- системы для механического соединения изделий встык за счет использования специальной муфты;
- стационарные станции для соединения.
Муфтовое соединение арматуры
Муфтовые механические обжимные соединения обеспечивают стык с прочностью на растяжение превышающей фактическое усилие временного сопротивления соединяемого проката.Применение муфтовых обжимных соединений арматуры, согласно опыту российских и зарубежных производителей, позволяет увеличить производительность труда в 10–15 раз по сравнению со сварными соединениями и значительно сократить себестоимость работ.

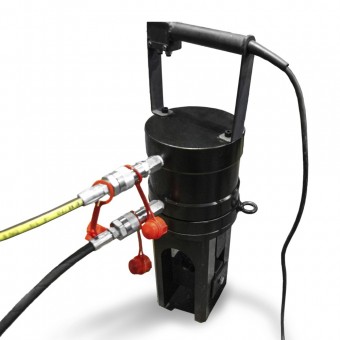

Система для механического соединения арматуры встык методом опрессовки муфтой с усилием 80 и 100 тс используется как при изготовлении армокаркасов на месте монтажа, так и в заводских условиях.
Данная система предлагает различные варианты исполнения, что обеспечивает оптимальное соотношение эксплуатационных характеристик и цены, что делает её эффективным решением для соединения арматуры в строительных проектах.
Муфтовое соединение арматуры – Анализ мирового опыта механического соединения стержневой арматуры встык опрессовкой муфты (Repair Splicing System).
Предлагаем варианты систем для механического соединения арматуры встык методом опрессовки муфтой:
|
Артикул |
Состав изделия «Система для механического соединения арматуры встык |
|
ПП-А80СК |
Пресс арматурный ПП-А80С без матриц; насосная станция с электроприводом с ручным упр.; |
|
ПП-А100СК |
Пресс арматурный ПП-А100С без матриц; насосная станция с электроприводом с ручным упр.; |
|
ПП-А80СКУ |
Пресс арматурный ПП-А80СУ (управление с пульта на рукоятке пресса) в комплекте |
|
ПП-А100СКУ |
Пресс арматурный ПП-А100СУ (управление с пульта на рукоятке пресса)в комплекте |
|
СВ18(20,22,25,28,32) Ш80С- |
Комплекты шестигранных матриц (верхняя-нижняя) требуемого типоразмера |
|
СВ18(20,22,25,28,32,36,40) Ш100С- |
Комплекты шестигранных матриц (верхняя-нижняя) требуемого типоразмера |

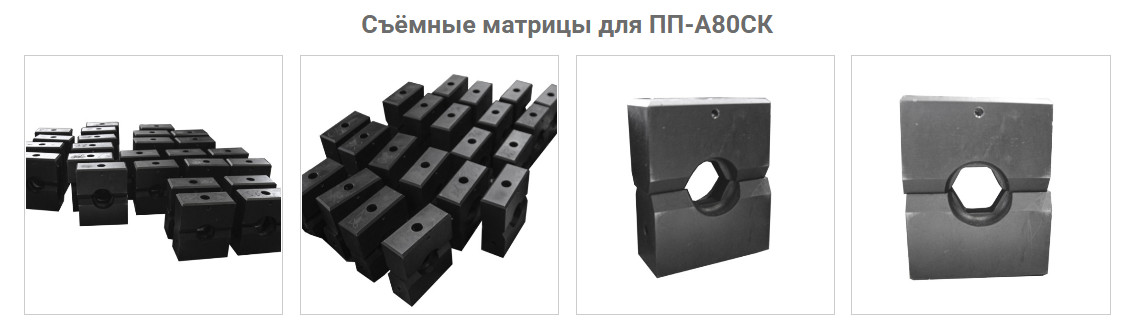

Съёмные матрицы для ПП-А80СК
Рекомендуемые насосные станции:
- для привода прессов ПП-А80С, ПП-А100С: НЭР-2,0И20Т1С, станция насосная с электроприводом, 4-х-линейный 3-х-позиционный гидрораспределитель с ручным управлением, номин. давление 70МПа, номин. подача 2 л/мин, бак 20 л, 380 В для прессов ПП-А80(100)С;
- для привода прессов ПП-А80СУ, ПП-А100СУ: НЭЭ-2,0Н10Т1-РД-ПП-80 станция насосная с электроприводом, номинальное давление 70 МПа, подача 2,0 л/мин, 4х-линейный 3х поз. электромагнитный распределитель с открытым центром, гидросхема № 14, бак 10 л, 380 В, реле давления.
Сертификация
Отчет «Анализ стабильности производства и качества механических опрессованных соединений арматурной стали классов А500С и А400 (А-III) диаметром 18-40 мм». Сертификация на соответствие техническим условиям ТУ 4842-026-77625325-2009 (НИИЖБ филиал ФГУП НИЦ «Строительство»).Протокол испытаний на выносливость при растяжении соединений арматуры периодического профиля, опрессованных с гарантией выносливости (ОАО «ЦНИИС», «ЦНИИС-ТеСТ»). Декларация о соответствии: Прессы гидравлические, модели ПП-А, соответствуют требованиям ТР ТС 010/2011; ТС 020/2011 «О безопасности машин и оборудования», Рег. номер ЕАЭС №RU Д-RU.РА01.В.73247/21 от 24.03.2021г.
| Модель | Номинальное давление, МПа | Номинальное усилие, тс | Рабочий объем, см3 | Диаметр арматуры, мм | Габариты, ВхØ макс. корпуса, мм | Ширина опрессовочной части корпуса, мм | Масса, кг, без матриц |
| ПП-А80С (У) | 63 | 80 | 400 | 18, 20, 22, 25, 28, 32 | 566х175 | 126 | 35 |
| ПП-А100С (У) | 65 | 100 | 510 | 18, 20, 22, 25, 28, 32, 36, 40 | 577х185 | 141 | 45 |
