Домкраты подкатные с пневматическим приводом ДГП-ПВР
Домкраты гидравлические подкатные со встроенным винтом-удлинителем и пневматическим приводом — это высокотехнологичное оборудование, предназначенное для профессионального использования в автосервисах и на производственных предприятиях. Главное преимущество оснастки заключается в повышенной эффективности.
Пневматический привод обеспечивает быстрый и лёгкий подъем, а встроенный винт-удлинитель позволяет точно настраивать высоту подъёма, что незаменимо при работе с автомобилями разных габаритов. Гидравлическая система гарантирует надежное поднятие и опускание, обеспечивая безопасность работ. В отличие от механических аналогов, подкатные домкраты с пневматическим приводом требуют минимальных усилий от оператора, повышает производительность труда. Эти устройства обычно оснащены системой защиты от перегрузки, что увеличивает их срок службы.
При выборе необходимо учитывать:
Параметры

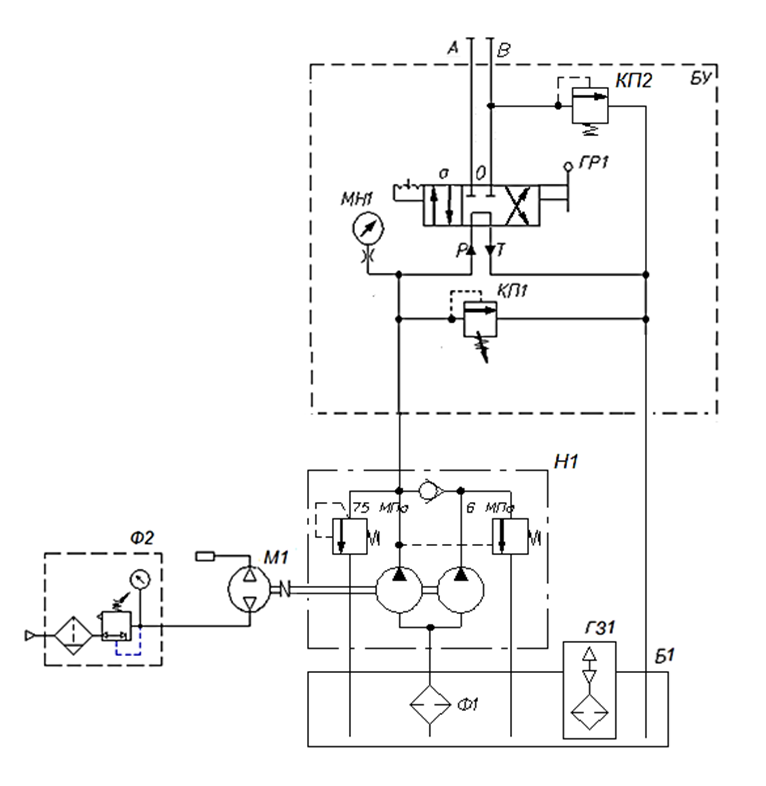

Рабочая жидкость (РЖ) заливается в бак через заливную горловину ГЗ1 с сетчатым фильтром.
Пневмодвигатель Д1 вращает насос Н1.
Рабочая жидкость, всасываемая насосом из бака, подается в плиту монтажную ПМ1 и, далее, к гидрораспределителю ГР1.
В исходном (нейтральном) положении гидрораспределитель перепускает РЖ в сливную линию для облегчения запуска электродвигателя и разгрузки насоса в режиме холостого хода.
При переключении рукоятки гидрораспределителя золотник направляет РЖ в соответствующие полости гидроцилиндра. Уровень рабочего давления настраивается предохранительным клапаном КП1 на давление 70МПа (713 ± 15 кгс/см2) по манометру МН1. Клапан тормозной КТ1 настраивается на давление, обеспечивающее плавное опускание (возврат) штока домкрата в исходное положение.

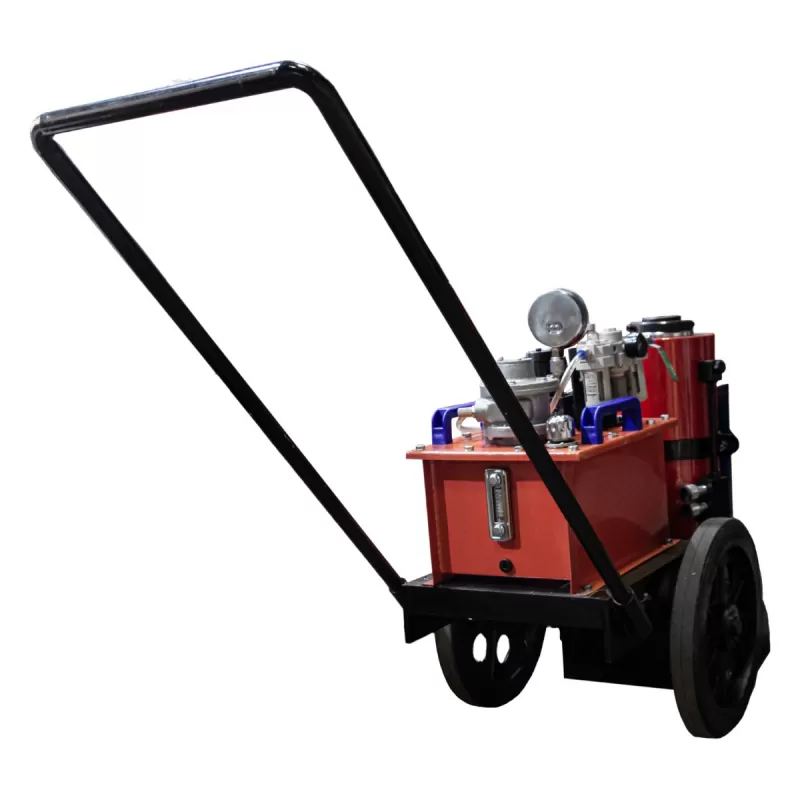

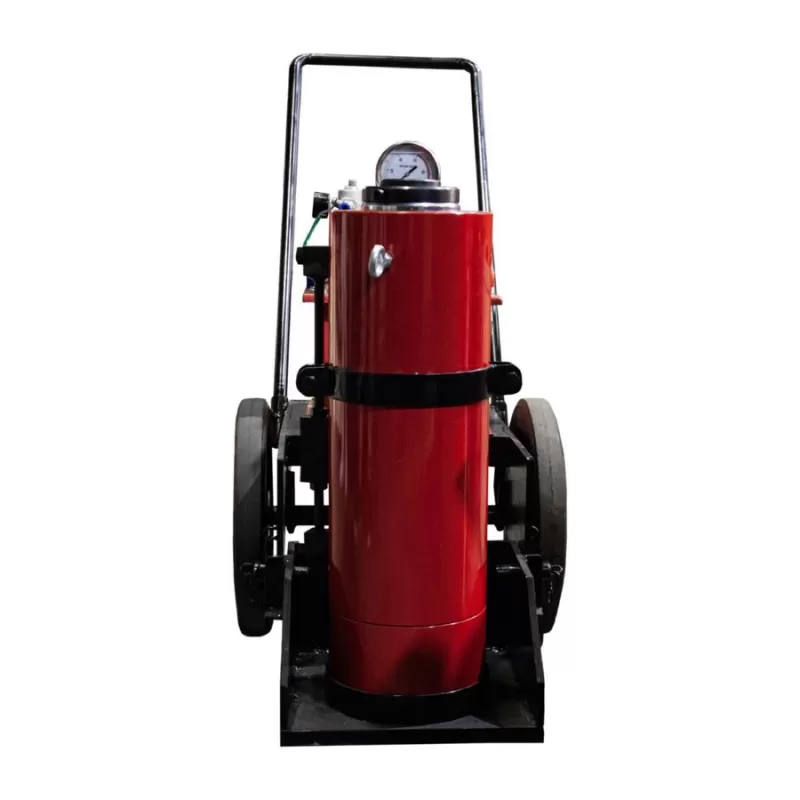

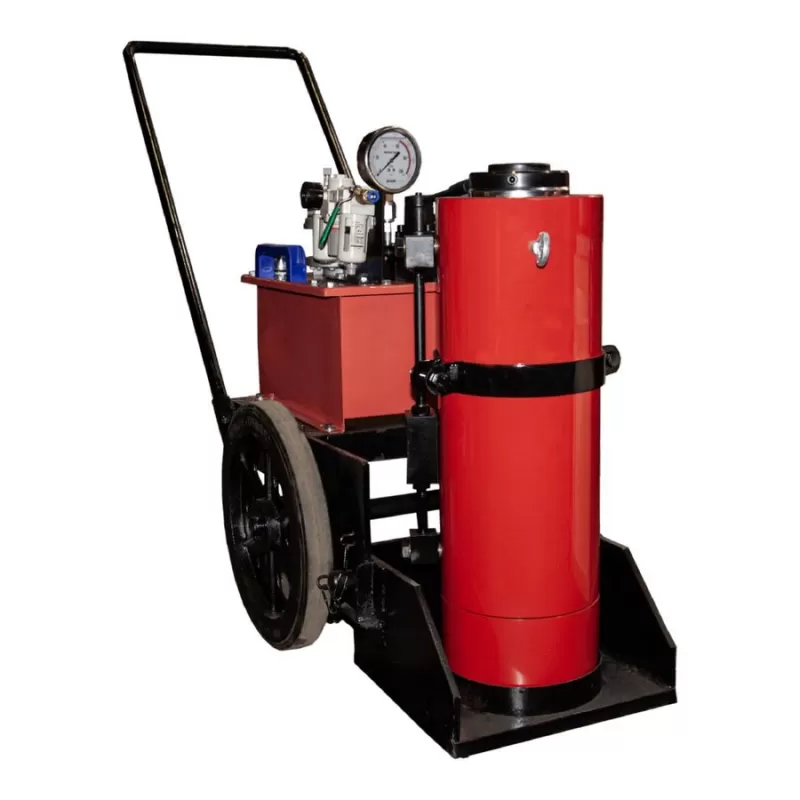

Основные составные части:
домкрат гидравлический (1) с предохранительным клапаном (2), предназначенным для предотвращения самопроизвольного опускания груза при прорыве шланга, выходе из строя насосной станции или неполадок с источником питания. Перемещение поршня домкрата осуществляется за счет усилия, возникающего при подаче жидкости под давлением в поршневую полость домкрата. Возврат поршня в исходное положение осуществляется при подаче гидравлической жидкости в штоковую полость домкрата.
Для увеличения высоты подъема в шток встроен винтовой удлинитель, позволяющий увеличивать высоту подъёма без использования дополнительных механических приспособлений. Домкрат соединен с маслостанцией (3) рукавами высокого давления (РВД) длиной 5 м через полумуфты быстроразъемного соединения (9) (БРС). На панели маслостанции установлен блок управления, в составе которого установлен гидравлический распределитель поз.6 с ручным управлением, напорный манометр (5), предохранительный клапан.
Насосная пневматическая группа состоит из пневмодвигателя, работающего от внешнего источника подачи воздуха, устройства подготовки воздуха (УПВ) (7) с манометром. Для регулировки и отсечки подачи воздуха на входе в пневмосистему домкрата установлен кран шаровой (8).
На лицевой стороне бака расположен визуальный указатель уровня и пробка для слива масла, а на крышке – заливная горловина (13) с пробкой-сапуном. Маслостанция установлена на раме с колесами (11), домкрат на поддоне (12). Рама и поддон соединены между собой пальцами.
Чертеж
Пневматический привод обеспечивает быстрый и лёгкий подъем, а встроенный винт-удлинитель позволяет точно настраивать высоту подъёма, что незаменимо при работе с автомобилями разных габаритов. Гидравлическая система гарантирует надежное поднятие и опускание, обеспечивая безопасность работ. В отличие от механических аналогов, подкатные домкраты с пневматическим приводом требуют минимальных усилий от оператора, повышает производительность труда. Эти устройства обычно оснащены системой защиты от перегрузки, что увеличивает их срок службы.
При выборе необходимо учитывать:
- его грузоподъемность;
- рабочую высоту.
Параметры
Рабочая жидкость (РЖ) заливается в бак через заливную горловину ГЗ1 с сетчатым фильтром.
Пневмодвигатель Д1 вращает насос Н1.
Рабочая жидкость, всасываемая насосом из бака, подается в плиту монтажную ПМ1 и, далее, к гидрораспределителю ГР1.
В исходном (нейтральном) положении гидрораспределитель перепускает РЖ в сливную линию для облегчения запуска электродвигателя и разгрузки насоса в режиме холостого хода.
При переключении рукоятки гидрораспределителя золотник направляет РЖ в соответствующие полости гидроцилиндра. Уровень рабочего давления настраивается предохранительным клапаном КП1 на давление 70МПа (713 ± 15 кгс/см2) по манометру МН1. Клапан тормозной КТ1 настраивается на давление, обеспечивающее плавное опускание (возврат) штока домкрата в исходное положение.
Основные составные части:
- тележка на полиуретановых колесах;
- домкрат с гидравлическим возвратом поршня с плавающей штоковой опорой;
- встроенная насосная станция с пневматическим приводом;
- дистанционный пульт управления, длина шланга 5 м;
- рукава высокого давления;
- для увеличения высоты подъема в шток встроен винтовой удлинитель, позволяющий увеличивать высоту подъёма без использования дополнительных механических приспособлений.
домкрат гидравлический (1) с предохранительным клапаном (2), предназначенным для предотвращения самопроизвольного опускания груза при прорыве шланга, выходе из строя насосной станции или неполадок с источником питания. Перемещение поршня домкрата осуществляется за счет усилия, возникающего при подаче жидкости под давлением в поршневую полость домкрата. Возврат поршня в исходное положение осуществляется при подаче гидравлической жидкости в штоковую полость домкрата.
Для увеличения высоты подъема в шток встроен винтовой удлинитель, позволяющий увеличивать высоту подъёма без использования дополнительных механических приспособлений. Домкрат соединен с маслостанцией (3) рукавами высокого давления (РВД) длиной 5 м через полумуфты быстроразъемного соединения (9) (БРС). На панели маслостанции установлен блок управления, в составе которого установлен гидравлический распределитель поз.6 с ручным управлением, напорный манометр (5), предохранительный клапан.
Насосная пневматическая группа состоит из пневмодвигателя, работающего от внешнего источника подачи воздуха, устройства подготовки воздуха (УПВ) (7) с манометром. Для регулировки и отсечки подачи воздуха на входе в пневмосистему домкрата установлен кран шаровой (8).
На лицевой стороне бака расположен визуальный указатель уровня и пробка для слива масла, а на крышке – заливная горловина (13) с пробкой-сапуном. Маслостанция установлена на раме с колесами (11), домкрат на поддоне (12). Рама и поддон соединены между собой пальцами.
Чертеж
| Модель | Номин. давление, МПа | Номин. усилие, тс | Высота базовая, мм | Ход поршня, мм | Ход винта, мм | Диапазон высот подъёма, мм | Масса, кг |
| ДГП-55ПВР | 63 | 55 | 404 | 200 | 120 | 404-724 | - |
| ДГП-100ПВР | 63 | 100 | 644 | 360 | 185 | 644-1189 | 191 |
| ДГП-150ПВР | 63 | 150 | 720 | 360 | 250 | 720-1330 | - |
| ДГП-200ПВР | 63 | 200 | 720 | 360 | 250 | 720-1330 | - |
| ДГП-55ПВД | 63 | 55 | 404 | 200 | 120 | 404-724 | - |
| ДГП-100ПВД | 63 | 100 | 644 | 360 | 185 | 644-1189 | 191 |
| ДГП-150ПВД | 63 | 150 | 720 | 360 | 250 | 720-1330 | - |
| ДГП-200ПВР | 63 | 200 | 720 | 360 | 250 | 720-1330 | - |
