Гайковерты гидравлические кассетные серия TEV-C

Гайковерты гидравлические кассетные TEV-C предназначены для применения в различных областях, включая строительство, машиностроение и автосервис. Одним из главных преимуществ этой серии инструментов является их способность обеспечивать большой крутящий момент, достигающий до 30 000 Нм, что позволяет эффективно работать с крепежными соединениями различных размеров.
Специалисты отмечают их компактные размеры и легкий вес, что делает использование гидравлического оборудования более удобным и снижает утомляемость оператора.
Гайковерты гидравлические кассетные TEV-C обладают:

• высокой надежностью;
• долговечностью.

Его можно использовать в самых разных условиях, включая ограниченные пространства и труднодоступные места. Дополнительным преимуществом является возможность быстрого подключения к гидравлической системе, что существенно сокращает время на подготовку к работе. Оборудование предлагает расширенные функции регулировки, позволяя точно настраивать крутящий момент в зависимости от особенностей выполняемой задачи.

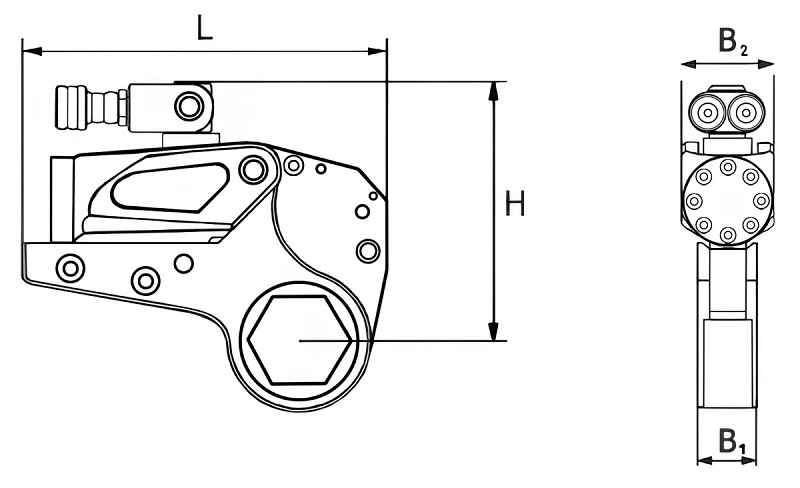

Чертеж

Модель	Крутящий момент, Нм	Габариты, LхBхH, мм	Размеры головок под ключ, мм	Масса, кг
TEV-25C	232-2328	186,1x51x125,9	19-55	2.6
TEV-25C	241-2414	186,1x51x128,5	60	2.7
TEV-55C	585-5858	241x66x177	34-65	6.4
TEV-55C	647-6474	246x66x187	70-80	6.6
TEV-100C	1094-10941	294x83x207	41-95	11.3
TEV-100C	1177-11774	301x83x216	100-105	11.7
TEV-180C	1852-18521	361x99x239	50-117	17.1
TEV-430C	4188-41882	430x131x303	110-155	40.4
TEV-430C	4459-44593	441x131x315	160-175	41.4
TEV-480C	4379-43792	405x93x291	80-117	46.1
TEV-480C	4848-48481	425x93x309	120-175

Вставки-уменьшители для гайковертов
При заказе вставок-уменьшителей необходимо заказать стопорное кольцо, одно для всего ряда вставок конкретной кассеты.
Возможно изготовление вставок-уменьшителей с размерами, не указанными в таблице.


Модель гайковерта	Модель кассеты	Вставка уменьшитель		Вставка уменьшитель		Вставка уменьшитель		Стопорное кольцо
		Модель	Размер, мм	Модель	Размер, мм	Модель	Размер, мм
TEV-25C	СК19240	-	-	-	-	-	-	-
	СК22240	-	-	-	-	-	-	-
	СК27240	ГС2722-240	22	ГС2719-240	19	-	-	К27240
	СК30240	ГС3022-240	22	ГС3019-240	19	-	-	К30240
	СК32240	ГС3227-240	27	ГСЗ222-240	22	ГС3219-240	19	К32240
	СК34240	ГС3427-240	27	ГС3422-240	22	ГС3419-240	19	К34240
	СК36240	ГСЗ630-240	30	ГС3627-240	27	ГС3622-240	22	К36240
	СК41240	ГС4132-240	32	ГС4130-240	30	ГС4127-240	27	К41240
	СК46240	ГС4636-240	36	ГС4634-240	34	ГС4632-240	32	К46240
	СК50240	ГС5041-240	41	ГС5036-240	36	ГС5034-240	34	К50240
	СК55240	ГС5546-240	46	ГС5541-240	41	ГСЗ536-240	36	К55240
	СК60240	ГС6050-240	50	ГС6046-240	46	ГС6041-240	41	К60240
TEV-55C	СК27540	-	-	-	-	-	-	-
	СК30540	-	-	-	-	-	-	-
	СК32540	ГСЗ227-540	27	-	-	-	-	КЗ2540
	СК34540	ГС3427-540	27	-	-	-	-	К34540
	СК36540	ГСЗ630-540	30	ГС3627-540	27	-	-	КЗ6540
	СК41540	ГС4132-540	32	ГС4130-540	30	ГС4127-540	27	К41540
	СК46540	ГС4636-540	36	ГС4632-540	32	ГС4630-540	30	К46540
	СК50540	ГС5041-540	41	ГС5036-540	36	ГС5032-540	32	К50540
	СК55540	ГС5546-540	46	ГС5541-540	41	ГС5536-540	36	К55540
	СК60540	ГС6050-540	50	ГС6046-540	46	ГС6041-540	41	К60540
	СК65540	ГС6555-540	55	ГС6550-540	50	ГС6546-540	46	К65540
	СК70540	ГС7060-540	60	ГС7055-540	55	ГС7050-540	50	К70540
	СК75540	ГС7565-540	65	ГС7560-540	60	ГС7555-540	55	К75540
	СК80540	ГС8070-540	70	ГС8065-540	65	ГС8060-540	60	К80540
TEV-100C	СК411040	-	-	-	-	-	-	-
	СК461040	-	-	-	-	-	-	-
	СК501040	ГС5041-1040	41	-	-	-	-	К501040
	СК551040	ГС5546-1040	46	ГСЗ541-1040	41	-	-	К551040
	СК601040	ГС6050-1040	50	ГС6046-1040	46	ГС6041-1040	41	К601040
	СК651040	ГС6555-1040	55	ГС6550-1040	50	ГС6546-1040	46	К651040
	СК701040	ГС7060-1040	60	ГС7055-1040	55	ГС7050-1040	50	К701040
	СК751040	ГС7565-1040	65	ГС7560-1040	60	ГС7555-1040	55	К751040
	СК801040	ГС8070-1040	70	ГС8065-1040	65	ГС8060-1040	60	К801040
	СК851040	ГС8575-1040	75	ГС8570-1040	70	ГС8565-1040	65	К851040
	СК901040	ГС9080-1040	80	ГС9075-1040	75	ГС9070-1040	70	К901040
	СК951040	ГС9585-1040	85	ГС9580-1040	80	ГС9575-1040	75	К951040
	СК1001040	ГС10090-1040	90	ГС10085-1040	85	ГС10080-1040	80	К1001040
	СК1051040	ГС10595-1040	95	ГС10590-1040	90	ГС10585-1040	85	К1051040
TEV-180C	СК501800	-	-	-	-	-	-	-
	СК551800	-	-	-	-	-	-	-
	СК651800	ГС6555-1800	55	ГС6550-1800	50	-	-	К651800
	СК701800	ГС7060-1800	60	ГС7055-1800	55	ГС7050-1800	50	К701800
TEV-180C	СК751300	ГС7565-1800	65	ГС7560-1800	60	ГС7555-1800	55	К751800
	СК801800	ГС8070-1800	70	ГС8065-1800	65	ГС8060-1800	60	К801800
	СК851300	ГС8575-1800	75	ГС8570-1800	70	ГСЗ565-1800	65	К851800
	СК901800	ГС9080-1800	80	ГС9075-1800	75	ГС9070-1800	70	К901800
	СК951300	ГС9585-1800	85	ГС9580-1800	80	ГС9575-1300	75	К951800
	СК1001800	ГС10090-1300	90	ГС 10085-1800	85	ГС 10080-1800	80	К1001300
	СК1051800	ГС10595-1800	95	ГС10590-1800	90	ГС 10585-1800	35	К1051800
	СК1101800	ГС110100-1800	100	ГС11095-1800	95	ГС 11090-1800	90	К1101300
	СК1151800	ГС115105-1800	105	ГС115100-1800	100	ГС11595-1300	95	К1151800
	СК1171800	ГС117105-1800	105	ГС117100-1800	100	ГС11795-1800	95	К1171300
TEV-430C	СК804300	-	-	-	-	-	-	-
	СК854300	-	-	-	-	-	-	-
	СК904300	ГС9080-4300	80	-	-	-	-	-
	СК954300	ГС9585-4300	85	ГС9580-4300	80	-	-	К954300
	СК1004300	ГС10090-4300	90	ГС10085-4300	85	ГС 10080-4300	30	К1004300
	СК1054300	ГС10595-4300	95	ГС 10590-4300	90	ГС 10585-4300	85	К1054300
	СК1104300	ГС110100-4300	100	ГС11095-4300	95	ГС 11090-4300	90	К1104300
	СК1154300	ГС115105-4300	105	ГС115100-4300	100	ГС11595-4300	95	К1154300
	СК1174300	ГС117105-4300	105	ГС117100-4300	100	ГС 11795-4300	95	К1174300
	СК1204300	ГС120110-4300	110	ГС120105-4300	105	ГС120100-4300	100	К1204300
	СК1254300	ГС125115-4300	115	ГС125110-4300	110	ГС125105-4300	105	К1254300
	СК 1304300	ГС130120-4300	120	ГС130115-4300	115	ГС130110-4300	110	К1304300
	СК1354300	ГС135125-4300	125	ГС135120-4300	120	ГС135115-4300	115	К1354300
	СК1404300	ГС140130-4300	130	ГС140125-4300	125	ГС140120-4300	120	К1404300
	СК1454300	ГС145130-4300	130	ГС145120-4300	120	ГС145115-4300	115	К1454300
	СК1504300	ГС150140-4300	140	ГС150135-4300	135	ГС150130-4300	130	К1504300
	СК1554300	ГС155145-4300	145	ГС155130-4300	130	ГС155120-4300	120	К1554300
	СК1604300	ГС160150-4300	150	ГС160145-4300	145	ГС160140-4300	140	К1604300
	СК1654300	ГС 165155-4300	155	ГС165150-4300	150	ГС165145-4300	145	К1654300
	СК1704300	ГС 170160-4300	160	ГС170155-4300	155	ГС170150-4300	150	К1704300
	СК1754300	ГС 175165-4300	165	ГС175160-4300	160	ГС175155-4300	155	К1754300
TEV-480C	СК804800Н	ГС8070-4800	70	-	-	-	-	-
	СК354800Н	ГС8575-4800	75	-	-	-	-	-
	СК904800Н	ГС9080-4800	80	-	-	-	-	К904800
	СК954800Н	ГС9585-4800	85	ГС9580-4800	80	-	-	К954800
	СК1004800Н	ГС10090-4800	90	ГС 10085-4800	85	ГС10080-4800	30	К1004300
	СК1054800Н	ГС10595-4800	95	ГС 10590-4800	90	ГС10585-4800	85	К1054300
	СК1104800Н	ГС110100-4800	100	ГС 11095-4800	95	ГС11090-4800	90	К1104300
	СК1154800Н	ГС115105-4800	105	ГСП5100-4800	100	ГС11595-4800	95	К1154300
	СК1174800Н	ГС117105-4800	105	ГС117100-4800	100	ГС11795-4800	95	К1174300
	СК1204800Н	ГС120110-4800	110	ГС120105-4800	105	ГС120100-4800	100	К1204300
	СК1254800Н	ГС125115-4800	115	ГС125110-4800	110	ГС 125105-4800	105	К1254300
	СК1304800Н	ГС130120-4800	120	ГС130115-4800	115	ГС130110-4800	110	К1304300
	СК1354800Н	ГС135125-4800	125	ГС135120-4800	120	ГС135115-4800	115	К1354300
	СК1404800Н	ГС140130-4800	130	ГС140125-4800	125	ГС140120-4300	120	К1404300
	СК1454800Н	ГС145135-4800	135	ГС145130-4800	130	ГС145125-4800	125	К1454300
	СК1504800Н	ГС150140-4800	140	ГС150135-4800	135	ГС150130-4800	130	К1504300
	СК1554800Н	ГС155145-4800	145	ГС155140-4800	140	ГС155135-4800	135	К1554300
	СК1604800Н	ГС160150-4800	150	ГС160145-4800	145	ГС160140-4300	140	К1604300
	СК1654800Н	ГС165155-4800	155	ГС165150-4800	150	ГС165145-4800	145	К1654300
	СК1704300Н	ГС170160-4800	160	ГС170155-4800	155	ГС170150-4800	150	К1704800
	СК1754800Н	ГС175165-4800	165	ГС175160-4800	160	ГС175155-4800	155	К1754800


Кассеты для гайковертов



Модели кассет	Размеры		Модели кассет	Размеры		Модели кассет	Размеры
	R, мм	А, мм		R, мм	А, мм		R, мм	А, мм
СК19240	27	16	СК34540	36	16	СК411040	46	22
СК22240	27	14	СК36540	36	15	СК461040	46	19
СК27240	27	11	СК41540	39	15	СК501040	46	17
СК30240	29	12	СК46540	42	15	СК551040	50	18
СК32240	29	11	СК50540	44	15	СК601040	52	17
СК34240	31	11	СК55540	46	14	СК651040	55	17
СК36240	31	10	СК60540	50	15	СК701040	58	17
СК41240	34	10	СК65540	53	15	СК751040	60	17
СК46240	37	10	СК70540	56	15	СК801040	63	16
СК50240	40	11	СК75540	59	15	СК851040	66	16
СК55240	43	11	СК80540	61	15	СК901040	69	17
СК60240	46	11				СК951040	71	16
						СК1001040	75	17
						СК1051040	78	17
СК501800	60	31	СК854300	78	28	СК804800Н	72	25
СК551800	60	28	СК904300	78	26	СК854800Н	78	28
СК601800	60	25	СК954300	83	28	СК904800Н	78	25
СК651800	60	22	СК1004300	83	25	СК954800Н	84	28
СК701800	60	19	СК1054300	89	28	СК1004800Н	84	26
СК751800	63	19	СК1104300	89	25	СК1054800Н	90	28
СК801800	66	19	СК1154300	95	28	СК1104800Н	94	31
СК851800	69	19	СК1174300	95	27	СК1154800Н	94	28
СК901800	72	20	СК1204300	95	25	СК1174800Н	94	28
СК951800	74	19	СК1254300	101	29	СК1204800Н	101	31
СК1001800	77	19	СК1304300	101	26	СК1254800Н	101	28
СК1051800	80	19	СК1354300	104	26	СК1304800Н	101	25
СК1101800	83	19	СК1404300	110	29	СК1354800Н	105	26
СК1151800	87	20	СК1454300	110	26	СК1404800Н	110	29
СК1171800	87	19	СК1504300	116	29	СК1454800Н	110	26
			СК1554300	116	26	СК1504800Н	115	29
			СК1604300	128	36	СК1554800Н	115	26
			СК1654300	128	33	СК1604800Н	121	29
			СК1704300	128	30	СК1654800Н	121	26
			СК1754300	128	27	СК1704800Н	128	30
						СК1754800Н	128	27
