Пуансоны для трубогибов прямого давления
Современные модели трубогибочного оборудования позволяют решать комплексные задачи в различных областях промышленности. Чтобы добиться эффективности, требуется купить пуансоны для трубогибов прямого давления. Данная оснастка имеет основные типоразмеры для решения поставленных задач.
Пуансоны прямого давления исходя из применения изготавливаются из высокопрочного металла методом литья. Как правило, на производстве применяют чугун с добавлением шаровидного графита. Оснастка для трубогибов позволит выполнять операцию по гибке труб на угол в 90 градусов согласно действующим требованиям нормативных документов: DIN 2440 и EN 10255.
Чтобы купить пуансоны для трубогибов прямого давления, представленные в ассортименте интернет-магазина компании «Моспроммаш», обратитесь к нашим квалифицированным менеджерам. Специалисты помогут сделать правильный выбор, подобрав подходящую модель оснастки конкретно под ваше станочное оборудование, установленное на производстве. Такой подход позволит сделать выгодные инвестиции в развитие производства, не переплатив и приобретя качественное приспособление для расширения выпускаемой номенклатуры.
Гибка на угол до 90º в соответствии с нормами DIN 2440, EN 10255. Пуансоны литые, изготовлены из высокопрочного модифицированного чугуна с шаровидным графитом.

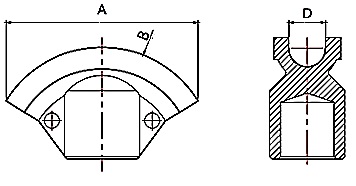

Чертеж
|
Артикул |
Ду трубы, дюйм |
А, мм |
B, радиус, мм |
Миним. радиус гибки, мм |
D, мм |
Толщина стенки трубы, мм |
|
П-ТР1/2ʺ |
1/2ʺ |
115 |
67,5 |
50,2 |
22 |
2,8-3,7 |
|
П-ТР3/4ʺ |
3/4 ʺ |
131 |
84,5 |
66 |
28 |
2,9-3,9 |
|
П-ТР1ʺ |
1 ʺ |
147 |
96,5 |
75,4 |
34 |
3,4-4,5 |
|
П-ТР 1 1/4ʺ |
1 1/4 ʺ |
195 |
134 |
108,7 |
43 |
3,6 |
|
П-ТР 1 1/2ʺ |
1 1/2ʺ |
242 |
162 |
133,5 |
50 |
3,7 |
|
П-ТР2ʺ |
2 ʺ |
297 |
238 |
199,2 |
62 |
3,9 |
|
П-ТР2 1/2ʺ |
2 1/2 ʺ |
380 |
257 |
209 |
79 |
5,2 |
|
П-ТР3ʺ |
3 ʺ |
436 |
390 |
335 |
90 |
5,5 |
|
П-ТР4ʺ |
4ʺ |
555 |
450 |
400 |
110 |
6 |
