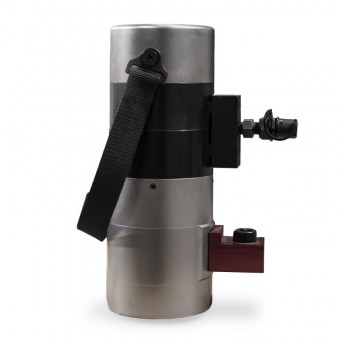

Домкраты тензорные (шпильконатяжители) многоступенчатые серия ДТГММ

Домкраты тензорные многоступенчатые ДТГММ представляют - современное оборудование, предназначенное для работы с натяжением и регулировкой системы крепления. Эти устройства находят широкое применение в строительстве и промышленности, обеспечивая надежность и безопасность эксплуатации.

Основные технические характеристики домкратов:

• Максимальная сила тяги, которая достигает до 200 кН, что позволяет работать с тяжелыми конструкциями.
• Высота подъема может составлять до 1200 мм.
• Количество ступеней регулировки – до 5, обеспечивая высокую гибкость в использовании.

Домкраты тензорные многоступенчатые ДТГММ отличаются высокой надежностью, что доказано практически, и легкостью в эксплуатации. Прочные материалы и уникальная конструкция обеспечивают длительный срок службы, что снижает затраты на обслуживание. Наличие системы автоматической блокировки предотвращает случайное падение элементов под нагрузкой.

Аппараты отличаются высокой точностью натяжения благодаря встроенному тензометру, позволяющему точно контролировать уровень нагрузки.

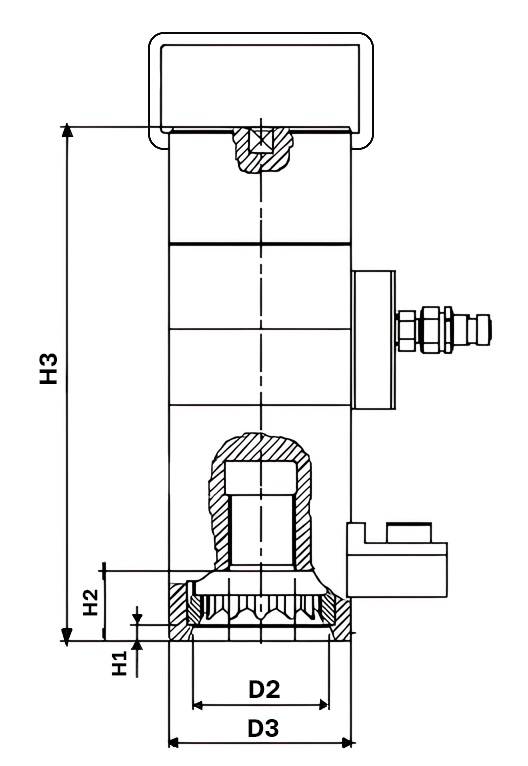

Чертеж

Модель	Макс. рабочее усилие, тс/кН при давлении 150 МПа	Резьба на шпильке, мм	Размер гайки под ключ, S, мм	D2	D3	H1	H2	H3	Масса, кг
ДТГ30-24ММ	30/291	М24×3	36	60	46	193	27	45	5
ДТГ39-27ММ	39/380	М27×3	41	66	54	200	29	50	6
ДТГ49-30ММ	49/480	М30×3,5	46	72	58,5	211	31	53	7
ДТГ59-33ММ	59/580	М33×3,5	50	79	63	227	34	58	9
ДТГ69-36ММ	69/682	М36×4	55	84	69	254	36	65	11
ДТГ83-39ММ	83/820	М39×4	60	91	75	259	40	69	13
ДТГ94-42ММ	94/922	М42×4,5	65	99	79	270	42	74	16
ДТГ110-45ММ	110/1081	М45×4.5	70	107	89	284	45	75	20
ДТГ125-48ММ	125/1226	М48×5	75	112	94,5	295	50	80	23
ДТГ151-52ММ	151/1488	М52×5	80	123	101	320	55	82	30
ДТГ172-56ММ	172/1695	М56×5,5	85	130	106,5	336	59	85	35
ДТГ210-60ММ	210/2069	М60×5,5	90	142	114,5	346	62	89	43
ДТГ226-64ММ	226/2221	М64×6	95	150	121	374	65	90	52
ДТГ267-68ММ	267/2619	М68×6	100	167	126	395	73	95	69
ДТГ294-72ММ	294/2891	М72×6	105	174	134	425		105	80
ДТГ369-80ММ	369/3625	М80×6	110	187	145	463	82	115	101

  *) В комплекте поставки один комплект уплотнений.

Тензорный домкрат навинчивают на шпильку при помощи ручного динамометрического ключа, ключа с храповым механизмом, или гайковерта, работающего от аккумуляторной батареи, с приводным квадратом 1/2".

Расчетное давление в домкрате создается при помощи насоса высокого давления. Это вызывает осевое растяжение шпильки (болта) без кручения и трения. Гидравлическое давление насоса прямо пропорционально силе предварительного натяжения, которую тензорный домкрат прилагает к шпильке, и задается по калибровочной таблице давление-усилие. Требуемое усилие затяжки задают в соответствии с регламентом на работу с резьбовым крепежом конкретного оборудования.

После достижения необходимого давления гайку закручивают с использованием ручного динамометрического ключа, ключ с храповым механизмом (квадрат 1/2"), посредством редукторного привода.

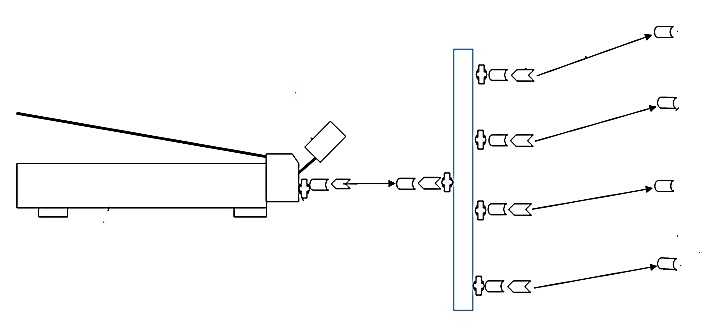

Рекомендуемая схема подключения 4-х-тензорных домкратов
