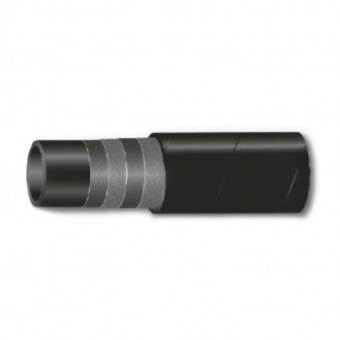

Навивочные рукава DIN EN 856 4SH

Рукава высокого давления стандарта DIN EN 856 применяемые в гидросистемах высокого давления при больших импульсных нагрузках. Типовое применение напорная линия от насоса высокого давления к гидрораспределителю, но могут устанавливаться на высоконагруженные исполнительные устройства.

При сборке с фитингами multifit перед опрессовкой требуют наружной окорки шланга в виду более толстой проволоки корда и особенностей обжимной гильзы. РВД 4SH при сборке с фитингами INTERLOC перед опрессовкой требуют и внутренней окорки шланга. Рукава высокого давления 4SH армируются пружинной навивкой из проволоки повышенной прочности и предназначены для гидросистем с повышенным давлением. Благодаря более высокой прочности стального армирования, категория РВД 4SH более вынослива и устойчива к пульсирующим нагрузкам. Поэтому если необходимо купить рукава высокого давления для гидравлики с повышенным и импульсным давлением, следует выбирать шланги 4SH.

• Внутренний слой: маслостойкая синтетическая резина
• Усиление: 4 навивки из высокопрочной стальной проволоки
• Внешнее покрытие: синтетический каучук, устойчивый к воздействию масла и атмосферных осадков
• Рабочая температура: от -40°С до +100°С

Модель	DN		Внутренний диаметр	Наружный диаметр	Рабочее давление	Разрывное давление	Радиус изгиба	Вес
	мм	дюйм	мм	мм	МПа	МПа	мм	кг/м
РБ-19/4SH/4	19	3/4	19,1	31,8	42	168	280	1,476
РБ-25/4SH/4	25	1	25,4	38, 7	38	152	340	1,984
РБ-32/4SH/4	32	1 - 1/4	31,8	46,2	32,5	130	460	2,428
РБ-38/4SH/4	38	1 - 1/2	38,1	53,5	29	116	560	2,871
РБ-51/4SH/4	51	2	50,8	68,2	25	100	700	4,534
