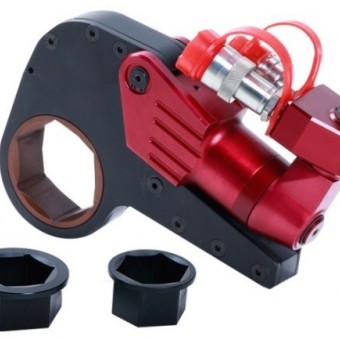

Гайковерты гидравлические кассетные серия TEV-СM

Гайковерты гидравлические кассетные TEV-CM представляют собой высокоэффективные инструменты, предназначенные для выполнения монтажа и демонтажа крепежных элементов. Они идеально подходят для использования в тяжелых условиях, таких как обрабатывающие заводы и строительные площадки.
Одним из главных преимуществ инструмента является их высокая производительность. Эти устройства обеспечивают крутящий момент до 25 000 Нм, что позволяет легко работать даже с самыми крупными и затянутыми болтами. Благодаря системе управления давлением оборудование точно регулирует усилие, предотвращая повреждение компонентов.
Также стоит выделить:
М-диаметр болта (шпильки), мм; S-размер шестигранника (гайки) под ключ, мм.
Одним из главных преимуществ инструмента является их высокая производительность. Эти устройства обеспечивают крутящий момент до 25 000 Нм, что позволяет легко работать даже с самыми крупными и затянутыми болтами. Благодаря системе управления давлением оборудование точно регулирует усилие, предотвращая повреждение компонентов.
Также стоит выделить:
- компактные размеры и небольшой вес. Гайковерты гидравлические кассетные TEV-CM весят всего 15 кг, что делает его удобным для работы в ограниченных пространствах;
- гидравлическая система обеспечивает тихую работу, снижая уровень шума до 85 дБ.

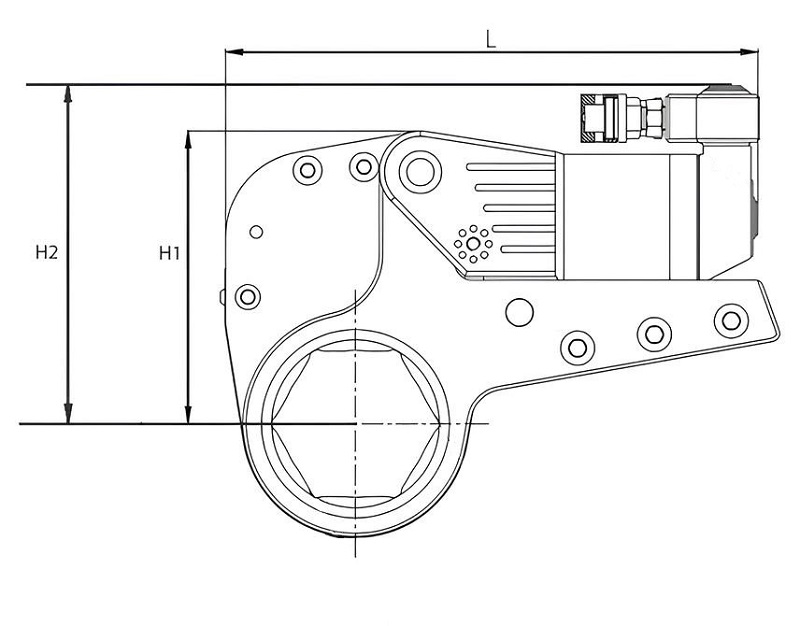

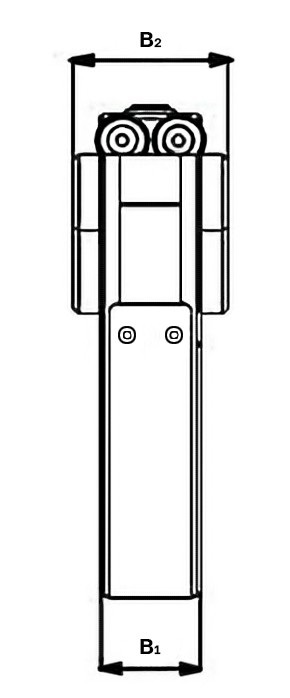

Чертеж


Модель |
Крутящий момент, Нм |
Габариты, LхBхH, мм |
Размеры головок под ключ, мм |
Масса cилового модуля, кг |
Масса кассеты, кг |
TEV-24СM |
225-2252 |
156x36x144,5 |
30-60 |
0,8 |
1,3 |
TEV-34СM |
345-3446 |
218x50x156 |
36-60 |
1,7 |
|
TEV-55СM |
546-5458 |
266x66x167 |
46-80 |
1,9 |
3,6 |
TEV-105СM |
1055-10550 |
324x83x198 |
70-105 |
4,2 |
7,6 |
TEV-185СM |
1848-18484 |
382x99x231 |
80-115 |
6,8 |
12,2 |
TEV-248СM |
2481-24814 |
404x105x255 |
85-120 |
8,1 |
19,3 |
TEV-290СM |
2909-29089 |
427x110x265 |
90-130 |
10,5 |
22,3 |
TEV-423СM |
4231-42311 |
479x132x289 |
95-145 |
12,7 |
32,3 |
TEV-520СM |
5209-52088 |
479x148x302 |
120-145 |
15,2 |
47,5 |
М-диаметр болта (шпильки), мм; S-размер шестигранника (гайки) под ключ, мм.
TEV-24СM | TEV-34СM | TEV-55СM | |||||||||
Модель кассеты | М, мм | S, мм | R, мм | Модель кассеты | М, мм | S, мм | R, мм | Модель кассеты | М, мм | S, мм | R, мм |
СК3624 | 24 | 36 | СК3634 | 24 | 36 | 31 | СК4655 | 30 | 46 | 42 | |
СК4124 | 27 | 41 | СК4134 | 27 | 41 | 34 | СК5055 | 33 | 50 | 44 | |
СК4624 | 30 | 46 | СК4634 | 30 | 46 | 37 | СК5555 | 36 | 55 | 46 | |
СК5024 | 33 | 50 | СК5034 | 33 | 50 | 40 | СК6055 | 39 | 60 | 50 | |
СК5524 | 36 | 55 | СК5534 | 36 | 55 | 43 | СК6555 | 42 | 65 | 53 | |
СК6034 | 39 | 60 | 46 | СК7055 | 45 | 70 | 56 | ||||
СК7555 | 48 | 75 | 59 | ||||||||
СК8055 | 52 | 80 | 62 | ||||||||
TEV-105СM | TEV-185СM | TEV-248СM | |||||||||
СК70105 | 45 | 70 | 58 | СК80185 | 52 | 80 | 67 | СК85248 | 56 | 85 | 73 |
СК75105 | 48 | 75 | 60 | СК85185 | 56 | 85 | 69 | СК90248 | 60 | 90 | 75 |
СК80105 | 52 | 80 | 63 | СК90185 | 60 | 90 | 72 | СК95248 | 64 | 95 | 77 |
СК85105 | 56 | 85 | 65 | СК95185 | 64 | 95 | 76 | СК100248 | 68 | 100 | 77 |
СК90105 | 60 | 90 | 68 | СК100185 | 68 | 100 | 78 | СК105248 | 72 | 105 | 83 |
СК95105 | 64 | 95 | 71 | СК105185 | 72 | 105 | 81 | СК110248 | 76 | 110 | 83 |
СК100105 | 68 | 100 | 75 | СК110185 | 76 | 110 | 85 | СК115248 | 80 | 115 | 88 |
СК105105 | 72 | 105 | 78 | СК115185 | 80 | 115 | 87 | СК120248 | 85 | 120 | 93 |
TEV-290СM | TEV-423СM | TEV-520СM | |||||||||
СК90290 | 60 | 90 | 77 | СК95423 | 64 | 95 | 83 | СК120520 | 85 | 120 | |
СК95290 | 64 | 95 | 80 | СК100423 | 68 | 100 | 83 | СК130520 | 90 | 130 | |
СК100290 | 68 | 100 | 80 | СК105423 | 72 | 105 | 89 | СК145520 | 100 | 145 | |
СК105290 | 72 | 105 | 85 | СК110423 | 76 | 110 | 89 | ||||
СК110290 | 76 | 110 | 85 | СК115423 | 80 | 115 | 94 | ||||
СК115290 | 80 | 115 | 90 | СК120423 | 85 | 120 | 98 | ||||
СК120290 | 85 | 120 | 95 | СК130423 | 90 | 130 | 104 | ||||
СК130290 | 90 | 130 | 102 | СК145423 | 100 | 145 | 114 |
Принадлежности к кассетам дляTEV-24CM | |
от ГС3630-24 до ГС5536-24 | Сменные вставки для кассет от 36/30 мм до 55/36 мм для TEV-24CM |
Принадлежности к кассетам дляTEV-34CM | |
от ГС3630-34 до ГС6041-34 | Сменные вставки для кассет от 36/30 мм до 60/41 мм для TEV-34CM |
Принадлежности к кассетам дляTEV-55CM | |
от ГС4641-55 до ГС8055-55 | Сменные вставки для кассет от 46/41 мм до 80/55 мм для TEV-55CM |
Принадлежности к кассетам дляTEV-105CM | |
от ГС7060-105 до ГС10580-105 | Сменные вставки для кассет от 70/60 мм до 105/80 мм для TEV-105CM |
Принадлежности к кассетам дляTEV-185CM | |
от ГС8070-185 до ГС11590-185 | Сменные вставки для кассет от 80/70 мм до 115/90 мм для TEV-185CM |
Принадлежности к кассетам дляTEV-248CM | |
от ГС8575-248 до ГС12095-248 | Сменные вставки для кассет от 85/75 мм до 120/95 мм для TEV-248CM |
Принадлежности к кассетам дляTEV-290CM | |
от ГС9080-290 до ГС130105-290 | Сменные вставки для кассет от 90/80 мм до 130/105 мм для TEV-290CM |
Принадлежности к кассетам дляTEV-423CM | |
от ГС9585-423 до ГС145115-423 | Сменные вставки для кассет от 95/85 мм до 145/115 мм для TEV-423CM |
Принадлежности к кассетам для TEV-520CM | |
от ГС120110-520 до ГС145115-520 | Сменные вставки для кассет от 120/110 мм до 145/115 мм для TEV-520CM |
