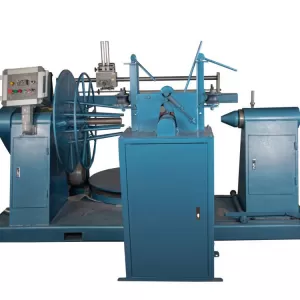

Станки для мерной прокатки канатов

Станки для мерной прокатки канатов позволят реализовать эффективно работающую автоматическую линию по изготовлению грузоподъемной оснастки. Оборудование имеет автоматическое управление, которое позволит задать определенные параметры работы, повысив производительность труда. Отмотка будет происходить до достижения определенных параметров, после которых рабочий цикл завершается.

Станки для мерной прокатки канатов, которые в широком ассортименте представлены в интернет-магазине компании «Моспроммаш», способны работать с изделиями диаметром от 2 до 40 миллиметров.
С их помощью можно с легкостью справиться с перемоткой каната:

• с бухты на бухту;
• с бухты на барабан;
• с барабана на барабан.

Режим работы задается в каждом случае индивидуально с учетом особенностей определенного технологического процесса, который реализуется на промышленном предприятии.

Отрезка каната выполняется специальной термофрикционной пилой, которая выполнена из высококачественного материала с заостренной кромкой. При соблюдении всех требований технологического процесса пила долгое время не тупится, что и обеспечивает высокую эффективность всего процесса.

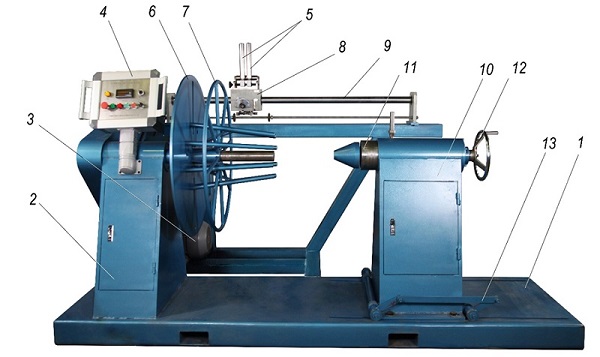

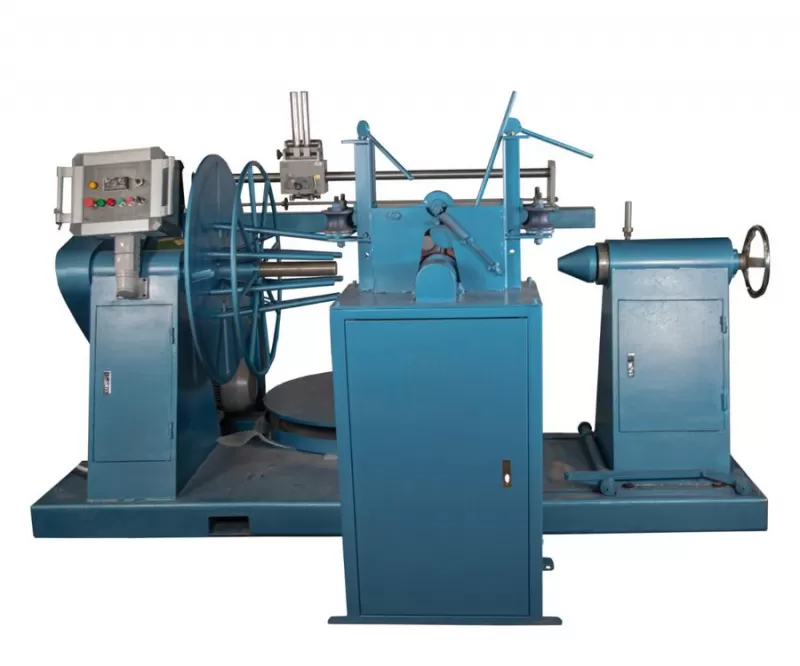

Устройство для намотки каната

1. Рама
2. Блок питания с электрошкафом
3. Электродвигатель станка и редуктор (на рисунке не показан)
4. Поворотная панель управления
5. Пропускные валики канатоукладчика
6. Конусный технологический барабан для наматываемого каната в бухту
7. Прижим конусного барабана
8. Канатоукладчик
9. Вал канатоукладчика
10. Подвижный прижим барабана для намотки
11. Поджимной центр прижима
12. Штурвал центра прижима
13. Стопор подвижного прижима

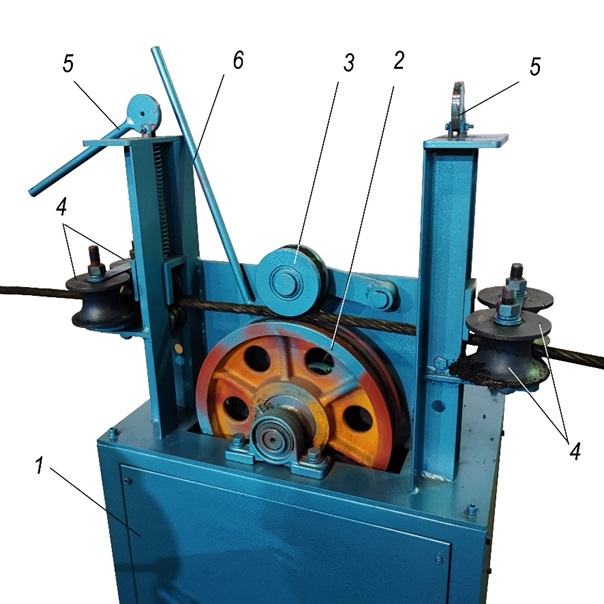

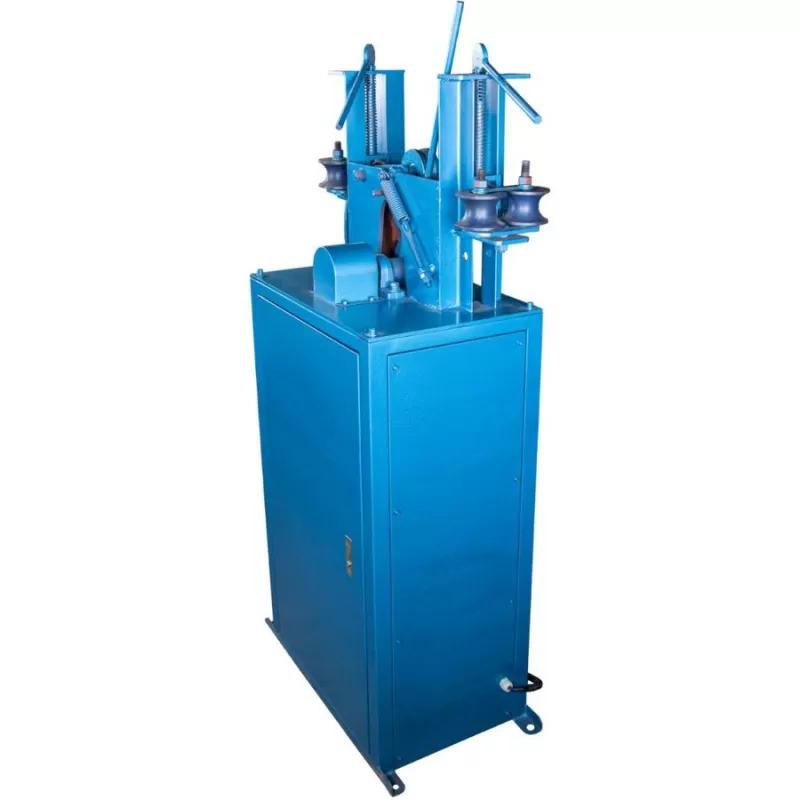

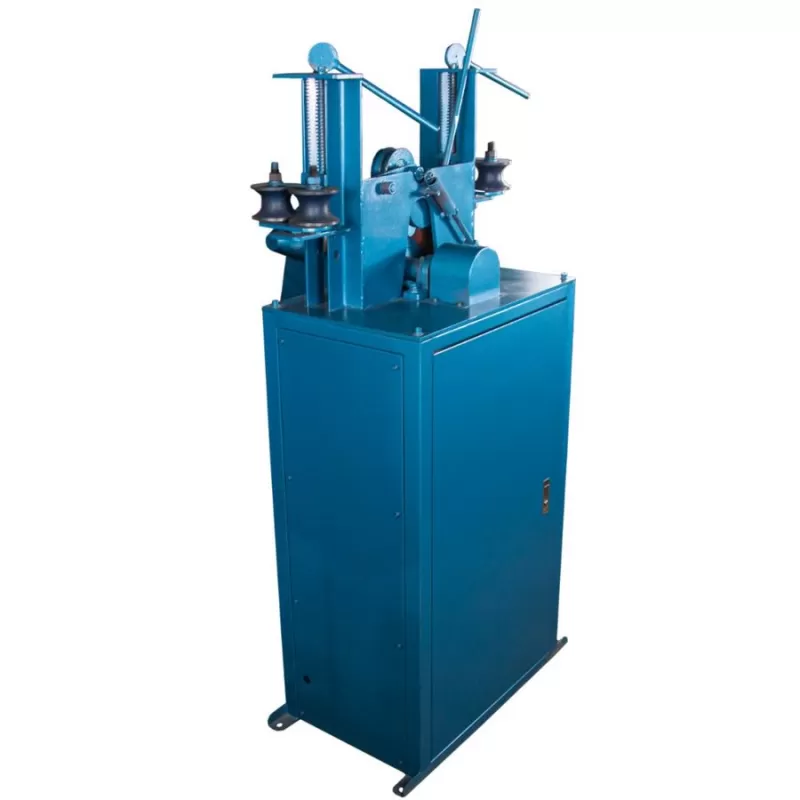

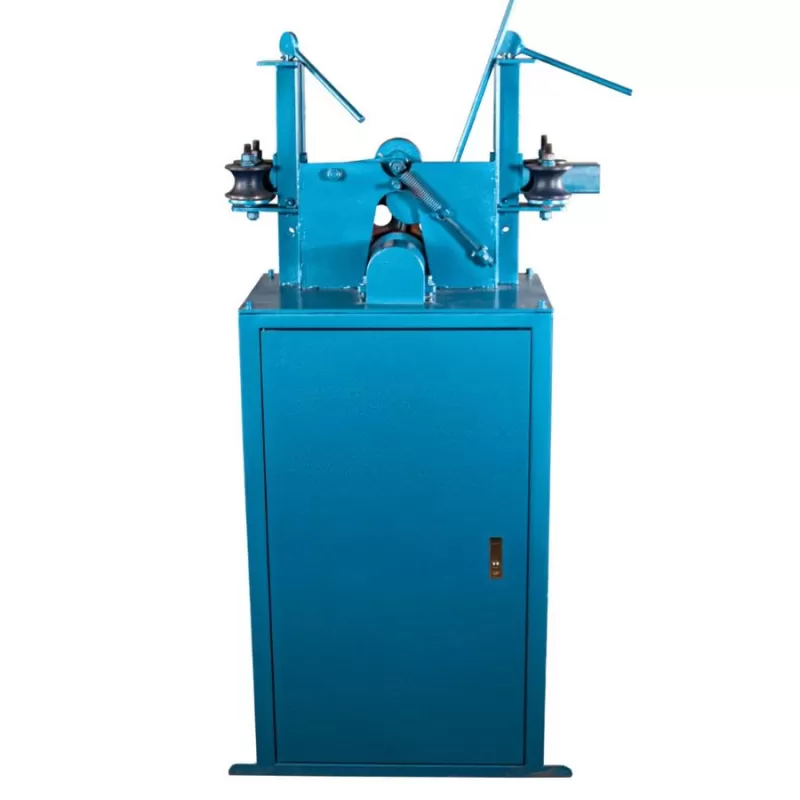

Счетное устройство:

1. Подставка счетчика
2. Шкив счетчика для каната
3. Прижимной ролик
4. Направляющие ролики
5. Подпружиненные рычаги прижимов
6. Прижим поджимного ролика
7. Счетчик находится на одной оси со шкивом и присоединяется кабелем к частотному преобразователя на намоточном устройстве.

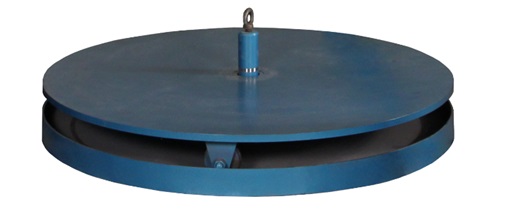

Технологический поворотный диск

Технологический поворотный диск показан на рисунке, и представляет из себя диск диаметром 1000 мм, для установки на нем бухты каната или барабана, со свободно вращающимися подшипниках.
В оси диска закреплен рым-болт для его транспортировки.

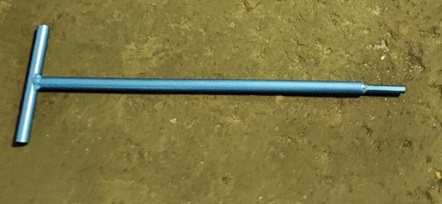

Для регулировки скорости вращения диска к нему прилагается удлиненный ключ, для затяжки регулировочных винтов, расположенных на оси между поворотным диском и его основанием.

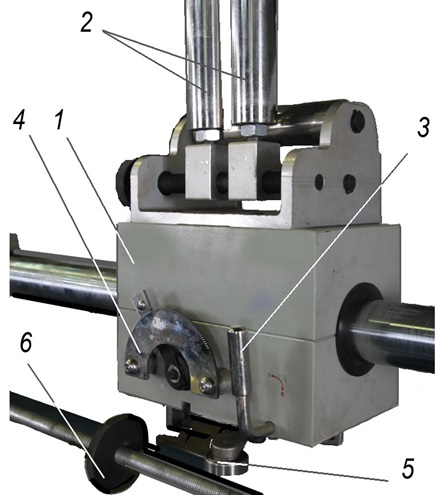

Канатоукладчик

• Корпус
• Пропускные валики
• Рычаг фиксатора
• Регулятор
• Рычаг конечного выключателя с роликом
• Дисковые упоры

Основные технические характеристики:

№ п/п	Параметры	Значения
1	Диаметр стального каната, мм	6-38
2	Мощность двигателя протягивающего механизма, кВт	7,5
3	Скорость вращения приводного ролика, об/мин	34,4
4	Скорость протягивания каната, м/сек	0,38
5	Ширина бухты, мм	до 1400
6	Наружный диаметр бухты, мм	до 1500
7	Вес бухты, кг	6000
8	Цена единицы младшего разряда (шаг измерения), м	1
9	Предел допустимой погрешности, %	не более 1
10	Температурный режим работы, °C	-30…+35
11	Габариты (ДxШxВ), мм	2760x1600x1075
12	Масса, кг	до 6000
