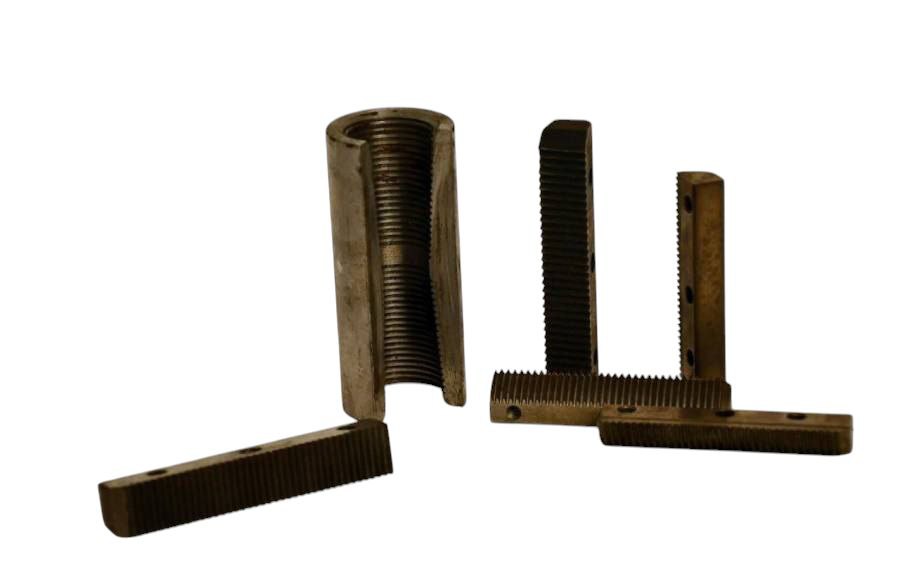

Резбовые муфты с конической резьбой

Резьбовые механические соединения стальной арматуры железобетонных конструкций с помощью конические и цилиндрических муфт по технологии ООО «Идеал-Логистик» торговой марки «FILINICO».

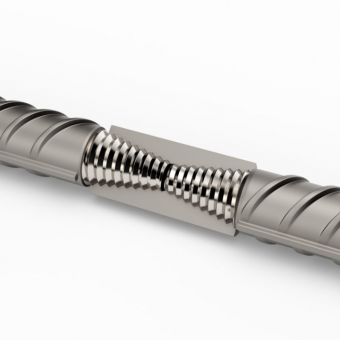

Механические соединения с помощью конических муфт предназначены для соединения стержневой арматуры периодического профиля диаметром от 12 до 40 мм классов А600С, А500С и А400 (A-III) по действующим нормативным документам на арматурный прокат указанных классов. Настоящий стандарт рекомендуется при производстве работ по стыковке арматурного проката и при проектировании армирования железобетонных конструкций различного назначения, а также при проведении сертификации соединений арматуры в системах добровольной сертификации.

Список нормативных документов

В настоящем стандарте использованы ссылки на следующие нормативных документов:

• ГОСТ 7566-2018 Металлопродукция. Правила приемки, маркировка, упаковка, транспортирование и хранение.
• ГОСТ 12004 -81 Сталь арматурная. Методы испытания на растяжение
• ГОСТ 34227-2017 Соединения арматуры механические для железобетонных конструкций. Методы испытаний.
• ГОСТ 34278-2017 Соединения арматуры механические для железобетонных конструкций. Технические условия.
• СП 48.13330.2019 СНиП 12-01-2004 Организация строительства.
• СП 63.13330.2018 СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения (Изменение № 1)
• СП 70.13330.2012 СНиП 3.03.01-87 Несущие и ограждающие конструкции (Изменения № 1, № 3).
• СП 35.13330.2011 Мосты и трубы. Актуализированная редакция СНиП 2.05.03-84* (Изменения № 1, № 2, №3)
• СП 46.13330.2012 Мосты и трубы (Изменения № 1,2, 4).



Размеры муфт типа CN стандартных соединений для арматуры одного диаметра

Диаметр соединяемых стержней, мм	Наружный диаметр муфты, мм	Длина муфты, мм	Длина нарезки, мм	Вес муфты, кг	Усилие затяжки, Нм
16	23	72	34	0,15	130
18	28	76	36	0,25	160
20	30	80	38	0,29	190
22	32	88	42	0,34	230
25	36	109	52	0,57	280
28	40	114	54	0,71	290
32	46	130	62	1,06	310
36	52	136	65	1,39	320
40	58	140	67	1,76	360



 Размеры муфт типа CNR стандартных, переходных соединений



Диаметр соединяемых стержней, d1/d2 мм	Наружный диаметр муфты, мм	Длина муфты, мм	Длина нарезки, DL1, мм	Длина нарезки, DL2, мм	Вес муфты, кг	Усилие затяжки, Нм
16/18	26	74	34	36	0,21	130/160
18/20	30	78	36	38	0,3	160/190
20/22	32	85	38	42	0,35	190/230
22/25	36	99	42	52	0,53	230/280
25/28	40	112	52	54	0,74	280/290
28/32	46	122	54	62	1,07	290/310
32/36	52	133	62	65	1,46	310/320
36/40	58	138	65	67	1,85	320/360
