Гидроскобы и агрегаты клепальные

Гидроскобы и агрегаты клепальные
Предназначены для клепки заклепками диаметром до 25 мм, номинальное давление до 70 МПа. Различные варианты гидроскоб охватывают практически все виды клепальных работ, выполняемых при ремонте и производстве подвижного состава железных дорог; для сборочных и ремонтных работ в автомобильной промышленности; для общепромышленных целей.

Гидравлические скобы серии 70 Мпа предназначены для клепки заклепками диаметром до 25 мм, номинальное давление до 70 МПа.

Различные варианты клепальных гидроскоб охватывают практически все виды клепальных работ, выполняемых при ремонте и производстве подвижного состава железных дорог; для сборочных и ремонтных работ в автомобильной промышленности; для общепромышленных целей.

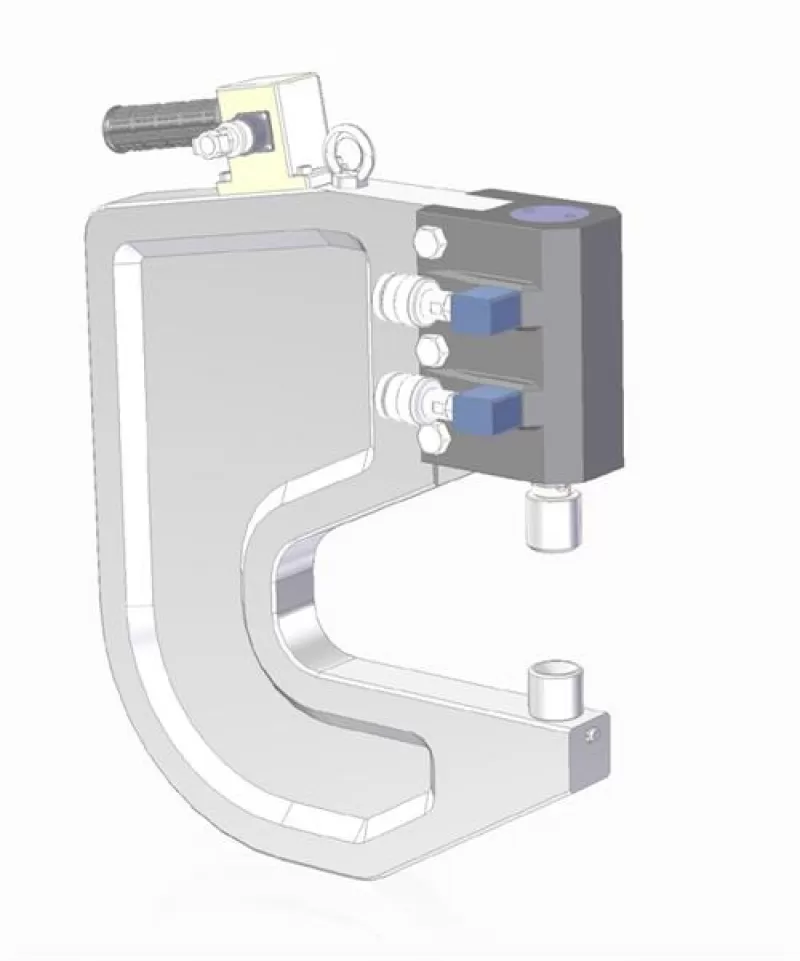

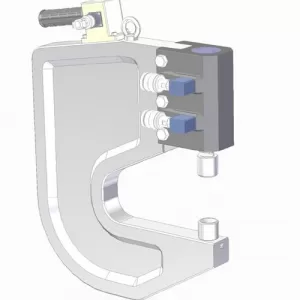

Гидроскоба включает:

  • скобу;
  • гидроцилиндр с пружинным или гидравлическим (в артикуле буква «Г») возвратом поршня, на штоке которого установлен пуансон;
  • матрицы, рукоятки, ручки, кнопочный пост управления на рукоятке с кабельными разъемами (кроме ПП-31010Г, К14/216/130);
  • рым-болт у тяжелых моделей для подвешивания на пружинном балансире;
  • полумуфты быстроразъемных соединений.
Ряд гидроскоб с усилием 40 тс оснащен универсальными такелажными скобами. По заказу, гидравлические скобы комплектуются маслостанцией с электроприводом, на колесной раме, рукавами высокого давления, пружинным балансиром.

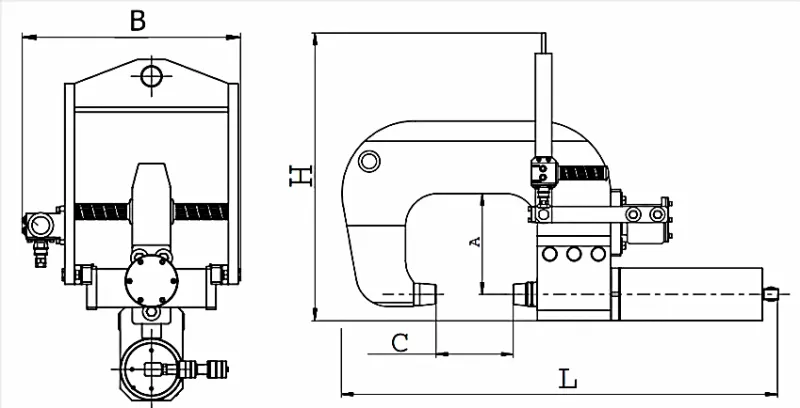

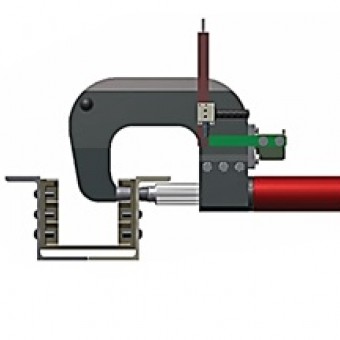

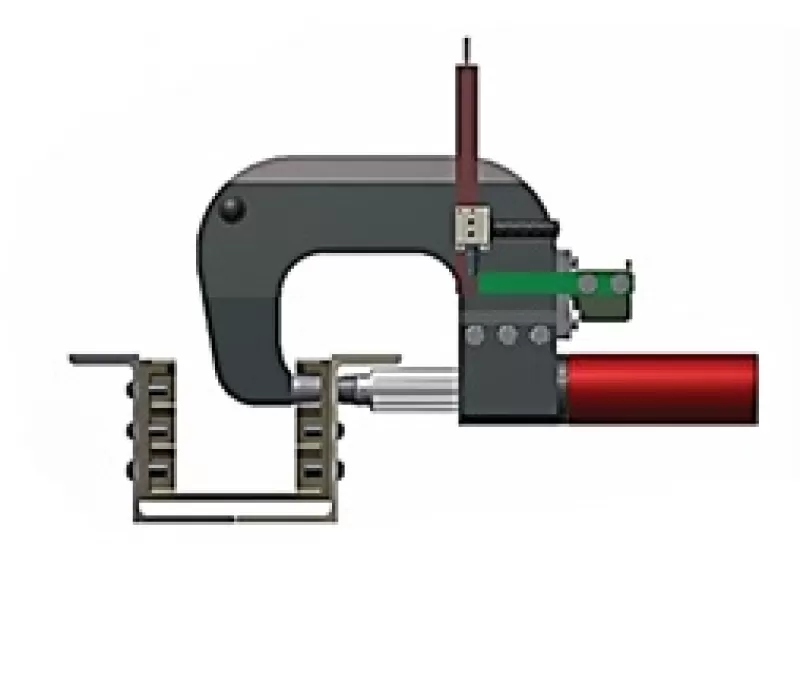

Зев гидравлической скобы образован неподвижной опорой, приваренной к корпусу, со сменной матрицей, и подвижной опорой с сменным пуансоном, установленной на штоке гидроцилиндра; у заклёпки одна головка сформирована, вторую формируют при клёпке.

При заказе гидравлических скоб для клепки указать параметры заклепки: тип головки, длина, диаметр; по умолчанию гидроскобы укомплектованы соответствующим комплектом пуансон-матрица для работы с заклепкой с полукруглой головкой по ГОСТ 10299-80.


Гидравлические скобы предназначены для:

  • холодной клепки при серийном производстве работ (см. Таблицу 1);
  • клепки предварительно нагретыми до 1050°С-1100°С заклепками (см. Таблицу 1) по мере остывания гидроцилиндра скобы.
Вариант клепальных гидроскоб, отмеченный в прайс-листе в конце артикула буквой «Р», применяется для ремонтных работ (малосерийном производстве).

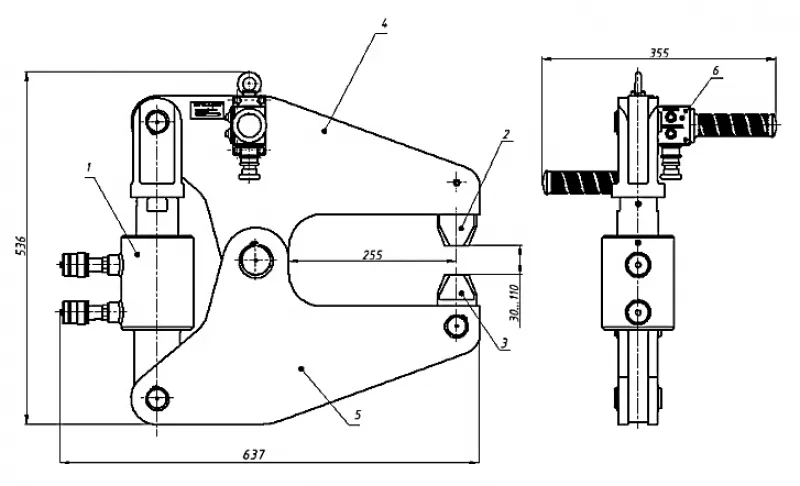

Модели К25/280/125Г, К17/255/110Г челюстного типа с применением гидроцилиндра с гидравлическим возвратом штока. Гидроцилиндр выведен из зоны термического воздействия для обеспечения работы с высокой производительностью без остановки для остывания.


Технические характеристики гидравлических скоб. Таблица.

Артикул

Размер рабочего
пр-ва (зева), мм:

Ном. усилие, тс/ном. давление,
МПа/ раб. объем, см3

Количество клепок

Рекомендуемый
макс.диаметр заклепки, мм;
тип клепки

Реком. насосная ст.
для серийных работ

глубина до оси, (А)

ширина (С)

холодная, в минуту

горячая, в час

холодная

горячая

ПП-31010Г
(К10/95/50Г)

95

50

10/70/250

До 10

До 10

6

12

НЭЭ-5,
0Г40Т1КЗ-Кл

К10/50/70

50

78

10/53/95

До 10

До 10

6

12

НЭЭ-2,
0А40Т1КЗ-Кл

К14/216/130

216

130

14/70/150

До 6

До 10

8

16

НЭЭ-2,
0А40Т1КЗ-Кл

К15/245/68Г

245

68

15/70/380

До 6

До 10

8

16

НЭЭ-5,
0Г40Т1КЗ-Кл

К15/145/99

145

99

15/30/380

До 6

До 10

8

16

НЭЭ30-5,
0А40Т1КЗ-Кл

К15/250/110

250

110

15/30/380

До 6

До 10

8

16

К17/255/110Г

255

110

17/70/211

До 6

До 10

10

16

НЭЭ-2,
0Г40Т1КЗ-Кл

К20/110/95

110

95

20/63/450

До 6

До 10

10

20

НЭЭ-5,
0А40Т1КЗ-Кл

Кс20/195/150Г

195

150

20/63/670

До 6

До 10

10

20

НЭЭ-5,
0Г40Т1КЗ-Кл

К25/280/125Г

280

125

25/70/754

До 5

До 5

10

22

НЭЭ-5,
0Г40Т1КЗ-Кл

К25/91/78

91

78

25/63/230

До 6

До 10

10

20

НЭЭ-5,
0А40Т1КЗ-Кл

Кс40/250/190Г

250

190

40/63/1500

До 4

До 15

14

25

НЭЭ-5,
0Г40Т1КЗ-Кл

Кс40/190/140Г

190

145

40/63/1100

До 4

До 15

14

25

Кс40/250/140Г

250

150

40/63/1100

До 4

До 15

14

25

Ксп40/160/140Г

160

140

40/63/1100

До 4

До 15

14

25

Кс40\290\190\ 210Г

290

190

40/63/1500

До 4

До 15

14

25

Кс40/210/310Г

210

310

40/63/2500

До 4

До 15

14

25

НЭЭ-5,
0Г40Т1КЗ-Кл
  • в артикуле «Г» – возврат поршня гидравлический;
  • вариант гидроскоб, в прайс-листе в конце артикула буква «Р»: применение – для ремонтных работ (малосерийном производстве);
  • рекомендуемая насосная станция для холодной клепки – НЭЭ-2,0А(Г)10Т1КЗ-Кл, для гидроскоб с усилием 40 тс – НЭЭ-5,0А(Г)40Т1КЗ-Кл, для горячей клепки – в соответствии с Таблицей 1.

Примечание

При горячей клепке заклепку нагревают до 1050-1100 ºС, заканчивают клепку при температуре 450-500 ºС. Усилие клепки составляет 6,5-8 тс. на 1 см2 сечения стержня заклепки. При холодной клепке усилие, кгс, ориентировочно, по формуле Р = 250F, где F – площадь сечения заклепки, мм2.





Артикул

Применение при клепке, справочное,

ПП-31010Г (К10/95/50Г)

Гидравлическая скоба для клепки,
ном. давл. 70 МПа,10 тс, макс. Ø заклепки, тип клепки:
холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10 мм;
глубина зева до оси 95 мм, ширина зева 50 мм, гидравл. возврат.
Опция: насосная станция, комплект РВД.

К10/50/70

Гидравлическая скоба для клепки фрикционных планок,
ном. давл.63МПа, 10,5 тс, макс. Ø заклепки, тип клепки:
холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10, 12 мм;
глубина зева до оси 50 мм, ширина зева 70мм, пружинный возврат.
Опция: насосная станция, комплект РВД.

К10/95/50Г

Гидравлическая скоба для клепки,
ном.давл. 70 МПа, 10 тс, макс.Ø заклепки, тип клепки:
холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10 мм;
глубина зева до оси 95 мм, ширина зева 50 мм, ход поршня 100 мм, гидравл. возврат.
Опция: насосная станция, комплект РВД.

К14/216/130

Гидравлическая скоба для клепки,
ном.давл.70МПа, 14 тс, макс. Ø заклепки, тип клепки:
холодная 8 мм, горячая 16 мм;
в комплекте пуансон-матрица 16 мм (комплекты 10, 12 мм по заказу);
глубина зева до оси 216 мм, ширина зева 130мм., пружинный возврат.
Опция: насосная станция, комплект РВД.

К15/245/68Г

Гидравлическая скоба для клёпки петель крышек люков полувагонов (вагонов),
ном. давл. 70 МПа, 15тс, макс. Ø заклепки, тип клепки:
холодная 8 мм, горячая 16 мм,в комплекте пуансон-матрица 16 мм;
глубина зева до оси 250 мм, ширина зева 68 мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

К15/145/99

Гидравлическая скоба для клёпки державок крышек люков с двух сторон к двутавровой балке,
ном. давл. 30 Мпа, 15 тс, макс. Ø заклепки, тип клепки:
холодная 8 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм;
глубина зева до оси 145 мм, ширина зева 99 мм,, пружинный возврат.
Опция: насосная станция, комплект РВД.

К15/250/110

Гидравлическая скоба для клёпки,
ном. давл. 30 Мпа, 15 тс, макс. Ø заклепки, тип клепки:
холодная 8 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм;
глубина зева до оси 250 мм, ширина зева 110 мм, пружинный возврат.
Опция: насосная станция, комплект РВД.

К17/255/110Г

Клепатор "челюстного типа" для клепки петель крышек люков полувагонов (вагонов),
ном. давл.70 МПа, 17 тс, макс.Ø заклепки, тип клепки:
холодная 10 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм;
глубина зева до оси 255 мм, ширина зева 110 мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

К20/110/95

Гидравлическая скоба для клепки,
ном. давл. 40 Мпа, 20тс, макс. Ø заклепки, тип клепки:
холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 10 мм (комплект до 20 мм по заказу);
глубина зева до оси 110мм, ширина зева 95мм, пружинный возврат.
Опция: насосная станция, комплект РВД.

Кс20/195/150Г

Гидравлическая скоба для клепки,
ном. давл. 63МПа, 20тс, макс. Ø заклепки, тип клепки:
холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 10, 12 мм;
глубина зева до оси 195 мм, ширина зева 150 мм,, гидравлический возврат.
Опция: насосная станция, комплект РВД.

К25/280/125Г

Клепатор "челюстного типа" для клепки передних и задних упорных угольников хребтовой балки,
ном. давл.70МПа, 25 тс, макс. Ø заклепки, тип клепки:
холодная 10 мм, горячая 22 мм, в комплекте пуансон-матрица 22 мм;
глубина зева до оси 280 мм, ширина зева 125 мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

К25/91/78

Гидравлическая скоба для клепки фрикционных планок,
ном. давл. 63МПа, 25тс, макс. Ø заклепки, тип клепки:
холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 18, 20 мм;
глубина зева до оси 91 мм, ширина зева 78мм,, пружинный возврат.
Опция: насосная станция, комплект РВД.

Кс40/250/190Г

Гидравлическая скоба для клепки переднего и
заднего упоров хребтовой балки, кронштейна и петли обвязки,
ном. давл.63 МПа, 40тс, макс. Ø заклепки, тип клепки:
холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 22 мм (комплект 12,16,25 мм по заказу);
глубина зева до оси 250 мм, ширина зева 190 мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

Кс40/190/140Г

Гидравлическая скоба для клепки пятника вагонов-хопперов,
ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки:
холодная 14 мм, горячая 25 мм (комплект пуансон-матрица 25 мм по заказу);
глубина зева до оси 190мм, ширина зева 145мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

Кс40/250/140Г

Гидравлическая скоба для клепки, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки:
холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 25 мм;
глубина зева до оси 250мм, ширина зева 150мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

Ксп40/160/140Г

Гидравлическая скоба для клепки,
ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки:
холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 25 мм;
глубина зева до оси 160мм, ширина зева 140мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

Кс40\290\190\210Г

Гидравлическая скоба для клепки,
ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки:
холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 22 мм
(комплект 12,16,25 мм по заказу);
глубина зева до оси 290 мм, ширина зева 190 мм,
ширина скобы со стороны матрицы 210 мм, гидравлический возврат.
Опция: насосная станция, комплект РВД.

Кс40/210/310Г

Гидравлическая скоба для клепки,
ном. давл. 63 МПа, 40тс, макс. Ø заклепки, тип клепки:
холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица, мм, 10,12,14,16;
глубина зева до оси 210 мм, ширина зева 310 мм, гидравлический возврат.
Опция: насосная станция, комплект РВД
