Домкраты грузовые с пружинным возвратом штока ДГ П

Грузовые домкраты с пружинным возвратом штока типа ДГ*П*- оптимальное решение для подъема тяжелых грузов на производстве. Их особенностью является пружинный механизм, который реализует автоматическое возвращение штока после выполнения операции.
Грузовые домкраты ДГ*П* изготавливают из алюминиевого сплава, поэтому они легкие и максимально прочные. Данный металл обладает высокими прочностными характеристиками и устойчив к коррозии, поэтому гидравлическое оборудование может использоваться в агрессивных условиях.
Гидравлическая система домкратов обеспечивает эффективное поднятие грузов. Система пружинного возврата позволяет автоматически опустить груз после выполнения работы, что обеспечивает безопасность и удобство в использовании.


Оснастка модели ДГ*П* обладает:

• высокой грузоподъемностью;
• стабильностью в работе.

Они широко используются в автомобильной индустрии, строительстве, промышленности и других областях, где требуется эффективное подъемное оборудование.

Параметры

Предназначены для подъема грузов при проведении монтажно-демонтажных и ремонтных работ.
Пружинный возврат поршня у домкратов грузоподъемностью не более 200 тонн; более 250 тс - с гравитационным (принудительным) возвратом поршня.
В комплекте поставки неподвижные рифленые штоковые опоры.
Опора штоковая плавающаяпоставляется по отдельному заказу.
Модели с низкой высотой (с ходом штока 50 мм) незаменимы в условиях ограниченного пространства.
Модели грузоподъемностью 5,10,15,20,30,35,50 тс с целью увеличения площади опорной поверхности и устойчивостимогут комплектоваться поддомкратными опорами.
Для моделей грузоподъемностью 50 тс. и более рекомендуем заказать плавающие опоры, снижающие радиальные нагрузки на шток при внецентровом нагружении.
При заказе домкрата, встраиваемого в оборудование, необходимо уточнить требуемые присоединительные размеры и габариты домкрата.

Чертеж

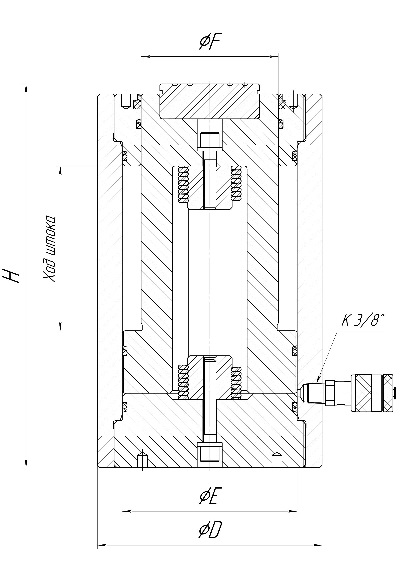

ДГ...П с плоской опорой

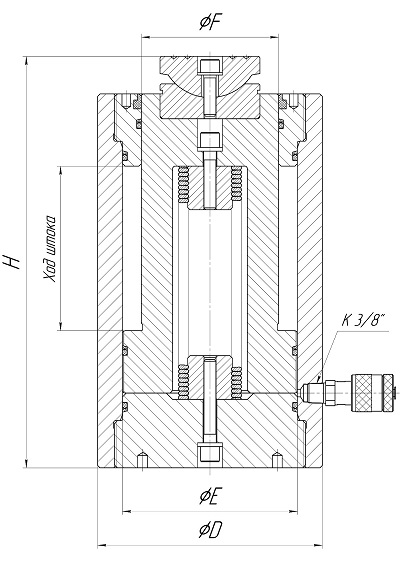

ДГ...П с плавающей опорой



Модель	Усилие, тс	Ход штока, мм	Габариты, мм			Диаметр штока, F, мм	Раб. объем, см3	Масса, кг	Рекомендуемый насос
			D	H	E
ДГ10П50	10	50	68	110	45	38	80	2,96	НРГ-7004
ДГ10П100		100		170			160	4,49
ДГ10П150		150		220			239	5,74
ДГ10П200		200		270			320	6,99
ДГ20П50	20	50	87	120	63	45	156	5
ДГ20П100		100		170			312	6,74
ДГ20П150		150		220			468	8,48	НРГ-7010
ДГ20П200		200		270			624	10,22
ДГ20П250		250		320			780	11,96
ДГ20П300		300		370			936	13,7	НРГ-7020
ДГ30П50	30	50	108	120	80	70	251	8,17	НРГ-7004
ДГ30П100		100		170			502	11,31	НРГ-7010
ДГ30П150		150		220			753	14,45
ДГ30П200		200		270			1004	17,59	НРГ-7020
ДГ30П250		250		320			1255	20,73
ДГ30П300		300		370			1506	23,87
ДГ50П50	50	50	127	120	100	80	393	10,83	НРГ-7010
ДГ50П100		100		170			785	14,7
ДГ50П150		150		220			1178	18,56	НРГ-7020
ДГ50П200		200		270			1571	22,43
ДГ50П250		250		320			1964	26,3	НРГ-7030
ДГ50П300		300		370			2357	30,17
ДГ100П50	100	50	178	140	140	100	770	24,41	НРГ-7010
ДГ100П100		100		190			1539	31,22	НРГ-7020
ДГ100П150		150		240			2309	38,04	НРГ-7030
ДГ100П200		200		290			3079	44,85	НРГ-7035
ДГ100П250		250		340			3849	51,66	НРГ-7080
ДГ100П300		300		390			4619	58,47
ДГ150П50	150	50	201	150	165	125	1069	33,82	НРГ-7020
ДГ150П100		100		210			2137	57,66	НРГ-7030
ДГ150П150		150		260			4275	66,55	НРГ-7080
ДГ150П200		200		310			5344	75,44
ДГ150П250		250		360			6413	84,33
ДГ150П300		300		410			7512	93,22
ДГ200П50	200	50	230	175	190	135	1417	51,61	НРГ-7020
ДГ200П100		100		225			2834	62,42	НРГ-7035
ДГ200П150		150		275			4250	73,23	НРГ-7080
ДГ200П200		200		325			5668	84,04
ДГ200П250		250		375			7085	94,85
ДГ200П300		300		425			8502	105,66	НРГ-7160
