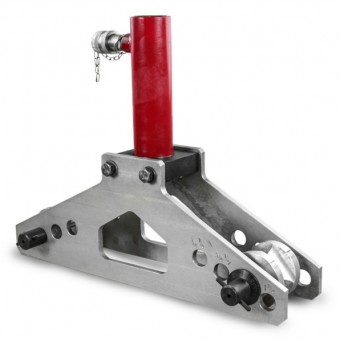

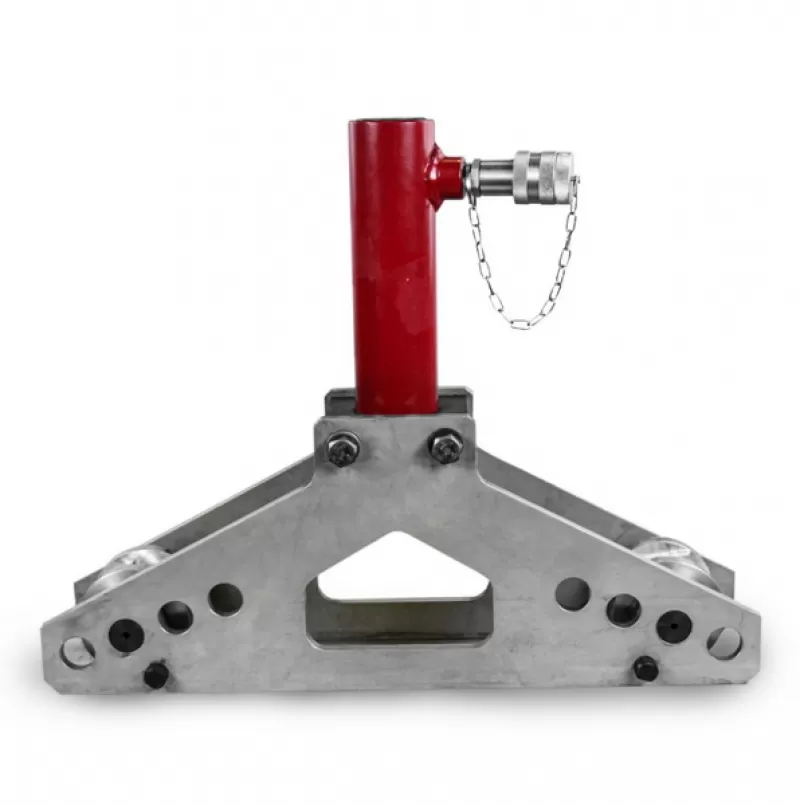

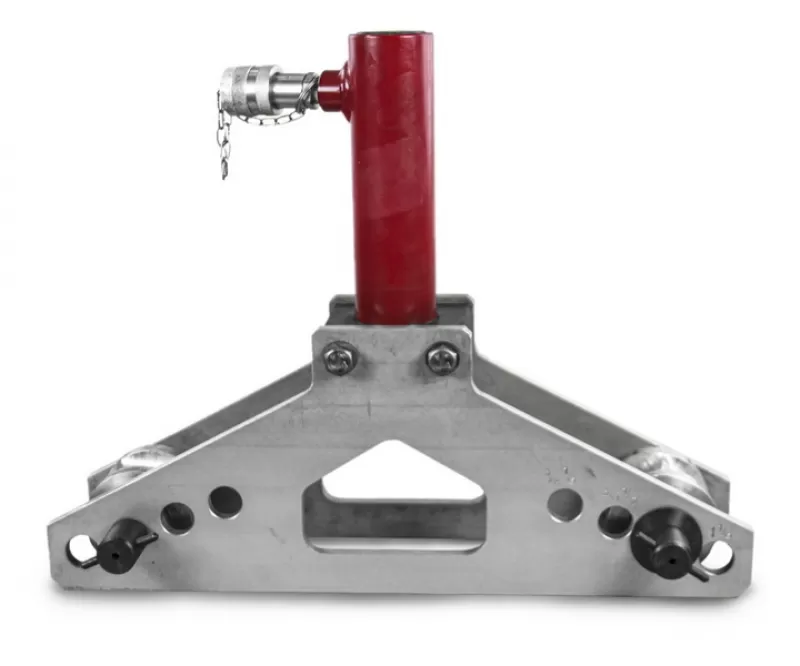

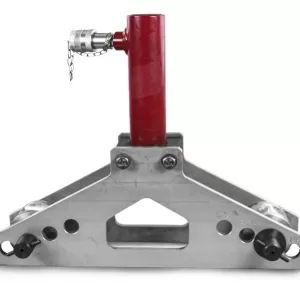

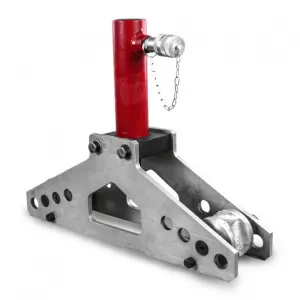

Трубогибы гидравлические прямого давления - автономные, с внешним приводом
Трубогибы гидравлические прямого давления позволяют выполнить строго определенный технологический процесс в холодном состоянии. Нет необходимости нагрева изделий, что могло привести к резкому удорожанию готовой продукции.
Автономные с внешним приводом станки обеспечивают широкий диапазон изгибаемых труб. В зависимости от конкретной модели оборудования имеется возможность работы с изделиями от ½ до 4 дюймов. Если говорить о максимальном угле гибке, то он согласно технической документации составляет -90 градусов.
Трубогибы гидравлические прямого давления имеют ряд отличительных особенностей:
- наличие мощного ручного насоса;
- большой ход штока, что позволяет кратно уменьшить трудоемкость выполняемых работ;
- простота эксплуатации и обслуживания.
Модель ТГР625П
Переносное исполнение, поставляется в стальном кейсе, габариты кейса (ДхШхВ, мм): 430×380×130.
В комплекте набор пуансонов (Ду, мм): 3/8ʺ, 1/2ʺ, 3/4 ʺ, 1 ʺ.

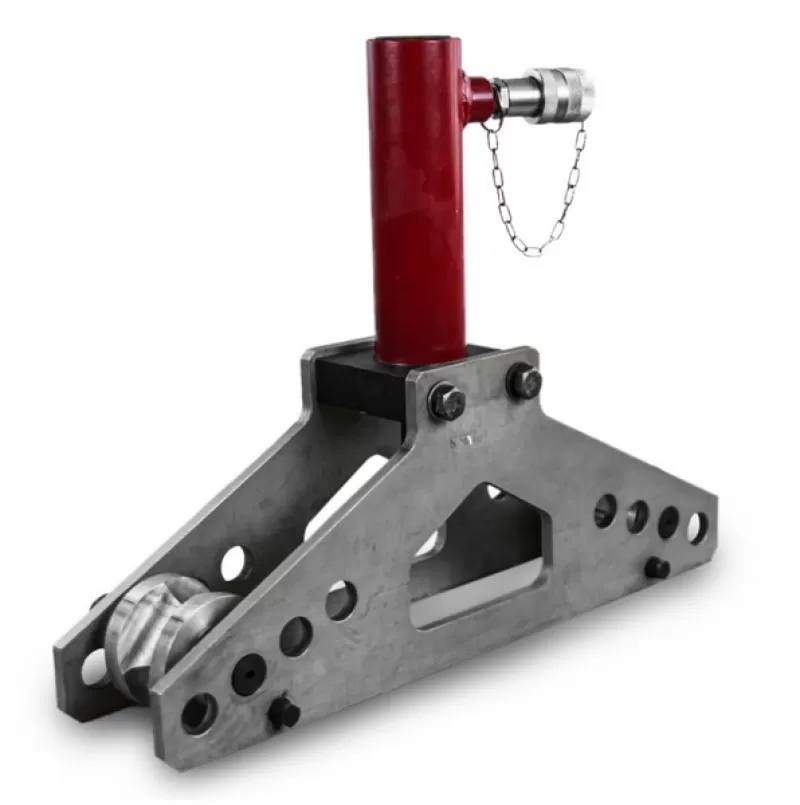

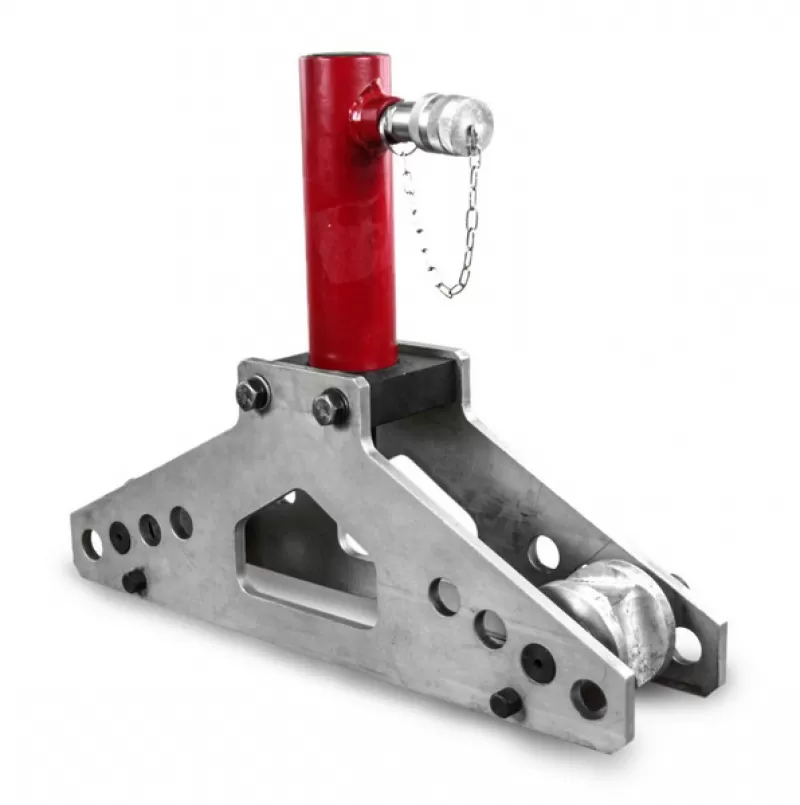

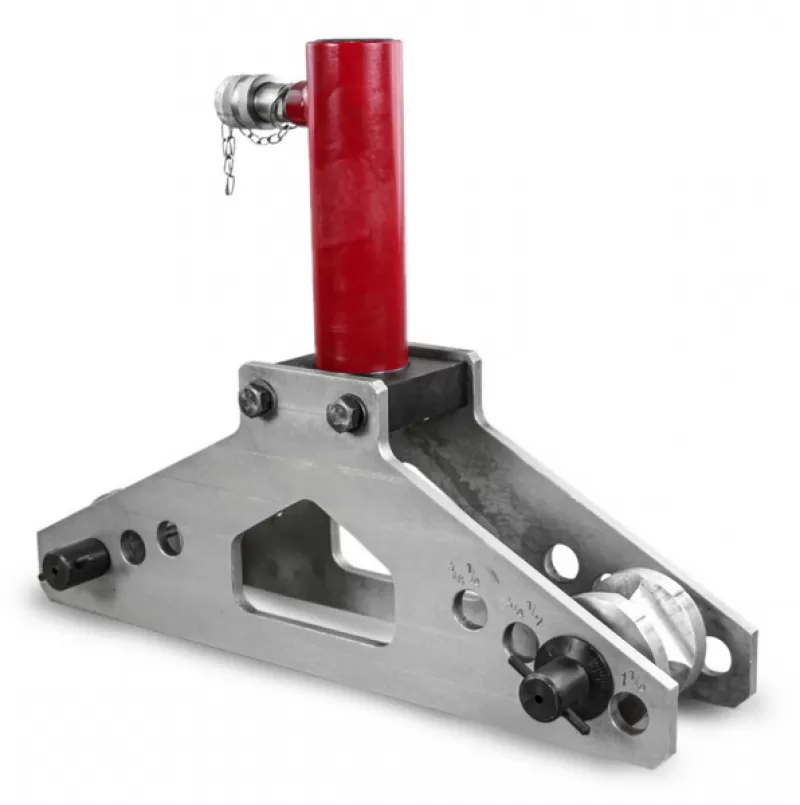

Гидравлические трубогибы прямого давления с внешним приводом и РВД-опцией
- Модели ТГ1350К, ТГ2076К, ТГ20100К в исполнении на колесах.
- Модели ТГ1350Т, ТГ2076Т, ТГ20100Т устанавливаются на треноге.
Для работы с трубогибами рекомендуется применять ручной насос или насосную станцию с пружинным возвратом поршня и РВДИ длиной порядка 2 м.
|
Модель |
Усилие, тс |
Ход штока, мм |
Внешний диаметр трубы, мм |
ДУ трубы, дюйм (набор пуансонов в комплекте) |
Масса, кг |
|
ТГР625К |
6 |
150 |
13-33 |
1/4'', 5/16'', 3/8'', 1/2'', 3/4'', 1'' |
19 |
|
ТГР1350Т |
13 |
250 |
21,3-60 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ |
48,2 |
|
ТГР2076Т |
20 |
290 |
21,3-88,5 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ |
100,5 |
|
ТГР20100Т |
370 |
21,3-108 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ, 4ʺ |
156,8 |
|
|
ТГР1350К |
13 |
250 |
21,3-60 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2 ʺ |
53 |
|
ТГР2076К |
20 |
290 |
21,3-88,5 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ |
117 |
|
ТГР20100К |
370 |
21,3-108 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ, 4ʺ |
155 |
|
|
ТГРП1350Т |
13 |
250 |
21,3-60 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ |
53 |
|
ТГРП2076Т |
20 |
290 |
21,3-88,5 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ |
109 |
|
ТГРП20100Т |
370 |
21,3-108 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ, 4ʺ |
158 |
|
|
ТГР625П |
6 |
150 |
16-33 |
3/8ʺ, 1/2ʺ, 3/4ʺ, 1ʺ |
17 |
|
ТГ1350К |
13 |
250 |
21,3-60 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ |
66,9 |
|
ТГ2076К |
20 |
320 |
21,3-88,5 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ |
120,8 |
|
ТГ20100К |
370 |
21,3-108 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ, 4ʺ |
163,8 |
|
|
ТГ1350Т |
13 |
250 |
21,3-60 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ |
50,6 |
|
ТГ2076Т |
20 |
320 |
21,3-88,5 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ |
104,9 |
|
ТГ20100Т |
370 |
21,3-108 |
1/2ʺ, 3/4ʺ, 1ʺ, 1 1/4ʺ, 1 1/2ʺ, 2ʺ, 2 1/2ʺ, 3ʺ, 4ʺ |
156,4 |
