Гидравлические и механические разгонщики фланцевых соединений рычажные
Разгонщики фланцев снабжены клиновыми ступенчатыми рычагами, выполняющими силовое воздействие на разделяемые фланцы; рычаги раздвигаются клином посредством гидравлического привода с пружинным возвратом поршня, или механического привода.

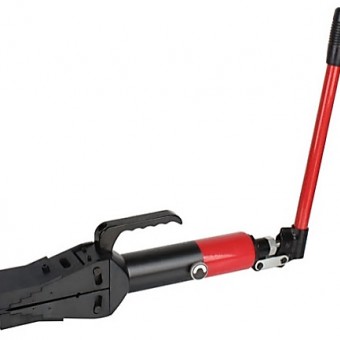

Разгонщик фланцевых соединений с клиновыми ступенчатыми рычагами, выполняющими силовое воздействие на разделяемые фланцы; рычаги раздвигаются клином посредством гидравлического привода с пружинным возвратом поршня, или механического привода.
Равномерное, параллельное перемещение рычагов разгонщика исключает повреждение фланцев; каждый шаг разгонки выполняется под полной нагрузкой.
Минимальный начальный зазор между фланцами, 6 мм.
Модель РФК1481ГК. В комплекте поставки: рычажный разгонщик, блок безопасности, опоры ступенчатые (2 шт), насос ручной НРГ-7004, манометр с адаптером, рукав РВДИ2000К (длина 2м), два винта, кейс из фанеры.
Рекомендуется совместное применение двух рычажных разгонщиков, расположенных под углом 180° относительно друг друга, что позволяет добиться равномерного разделения фланцевого соединения. Два разгонщика используются одновременно в сочетании с ручным насосом, краном двухходовым и рукавами высокого давления.
Примечание. После разъема фланцев на требуемую величину, или на максимальное расстояние разгонки для используемой ступени, установите в зазор блок безопасности. При необходимости дальнейшей разгонки фланцев ввести рычаги в зазор с использованием следующих ступеней.
Разгонщик фланцевых соединений с клиновыми ступенчатыми рычагами, выполняющими силовое воздействие на разделяемые фланцы; рычаги раздвигаются клином посредством гидравлического привода с пружинным возвратом поршня, или механического привода.
Равномерное, параллельное перемещение рычагов разгонщика исключает повреждение фланцев; каждый шаг разгонки выполняется под полной нагрузкой.
Минимальный начальный зазор между фланцами, 6 мм.
Комплектация гидравлических и механических разгонщиков фланцев
В комплекте блок безопасности и опоры ступенчатые (2 шт) для увеличения величины разгонки, два винта крепежа опор ступенчатых. Модели разгонщиков фланцев РФК877М и РФК1481ГВ поставляются в стальном кейсе, модель РФК1081ГА в картонной коробке.Модель РФК1481ГК. В комплекте поставки: рычажный разгонщик, блок безопасности, опоры ступенчатые (2 шт), насос ручной НРГ-7004, манометр с адаптером, рукав РВДИ2000К (длина 2м), два винта, кейс из фанеры.
Рекомендуется совместное применение двух рычажных разгонщиков, расположенных под углом 180° относительно друг друга, что позволяет добиться равномерного разделения фланцевого соединения. Два разгонщика используются одновременно в сочетании с ручным насосом, краном двухходовым и рукавами высокого давления.
Примечание. После разъема фланцев на требуемую величину, или на максимальное расстояние разгонки для используемой ступени, установите в зазор блок безопасности. При необходимости дальнейшей разгонки фланцев ввести рычаги в зазор с использованием следующих ступеней.
| Модель | РФК877М | РФК1081ГА | РФК1481ГВ | |
| Макс. усилие, тс | 8 | 10 | 14 | |
| домкрат распрессовки | Ном. давление, MПа | - | 70 | |
| Мин. зазор между фланцами | 6 | |||
| Макс. величина разгонки/глубина разгонки 1-ой ступени/следующих ступеней, мм | 77/32/+10 | 81/32/+10 | ||
| Привод | Механический | Гидравлический встроенный | Гидравлический внешний, рекомендуемый насос НРГ-7004 | |
| Рабочий объем масла, см3 | - | 70 | ||
| Масса, кг | 11 | 12 | 11 | |
