Мобильные насосные станции серии НЭР с ручным управлением

Мобильные насосные станции НЭР с двухступенчатой подачей и ручным управлением гидрораспределителем применяются для привода гидроинструмента с гидравлическим, пружинным, гравитационным возвратом поршня.

Большая вместимость бака маслостанций (35 л.) позволяет использовать их для привода нескольких гидроцилиндров. Номинальное давление мобильных маслостанций НЭР 70 МПа.
Модели насосных станций НЭР2/70-10/1,5И35 Ф(Т)2, НЭР2/70-10/2,2И35 Ф(Т)2, НЭР2/70-10/3И35 Ф(Т)2 оснащены четырехлинейным трехпозиционным гидрораспределителем с ручным управлением.

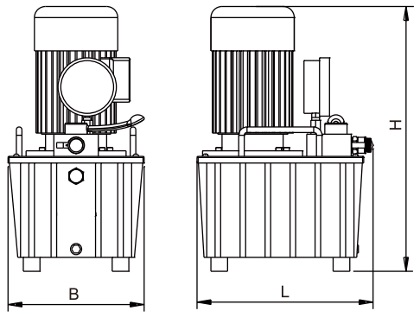

Чертеж

А – модели мобильных насосных станций с разгрузочным краном с ручным управлением (НЭР2/70-10/1,5А35Ф2, НЭР2/70-10/1,5А35Т2 и т д);
И – модели мобильных насосных станций с трехпозиционным гидрораспределителем с ручным управлением (НЭР2/70-10/1,5И35Ф2, НЭР2/70-10/1,5И35Т2 и т д).


Модель	Мощность, кВт	Ном. давление, МПа		Подача, л/мин		Полезный объем бака, л	Габариты, мм, LхBхH	Масса, кг
		1-я ступень	2-я ступень	1-я cтyпень	2-я cтyпень
НЭР2/70-10/1,5А(И)35Ф2	1,5	2	70	10	1,5	35	455х355х630	55,4
НЭР2/70-10/1,5А(И)35Т2
НЭР2/70-10/2,2А(И)35Ф2	2,2				2		455х355х660	62,4
НЭР2/70-10/2,2А(И)35Т2
НЭР2/70-10/3А(И)35 Ф2	3				3			64,4
НЭР2/70-10/3А(И)35 Т2
