Маслостанции серии НЭА
Станции насосные с электроприводом серии НЭА предназначены для гидропитания промышленного гидравлического инструмента и оборудования высокого давления в автоматическом режиме управления посредством обеспечения требуемых интервалов (в сек.) для «рабочего хода» и «возврата» исполнительного гидроцилиндра с помощью реле времени.
Такие станции насосные наиболее часто применяются для привода гидравлических гайковертов позволяют значительно повысить производительность труда и качество затяжки резьбовых соединений.
В качестве рабочей жидкости в насосных станциях НЭА используется масло всесезонное гидравлическое:
Такие станции насосные наиболее часто применяются для привода гидравлических гайковертов позволяют значительно повысить производительность труда и качество затяжки резьбовых соединений.
В качестве рабочей жидкости в насосных станциях НЭА используется масло всесезонное гидравлическое:
- ВМГЗ ТУ 38.101479-86;
- МГЕ-10А ОСТ 38.01281-82.

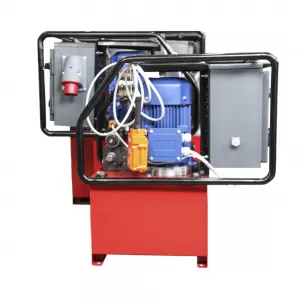

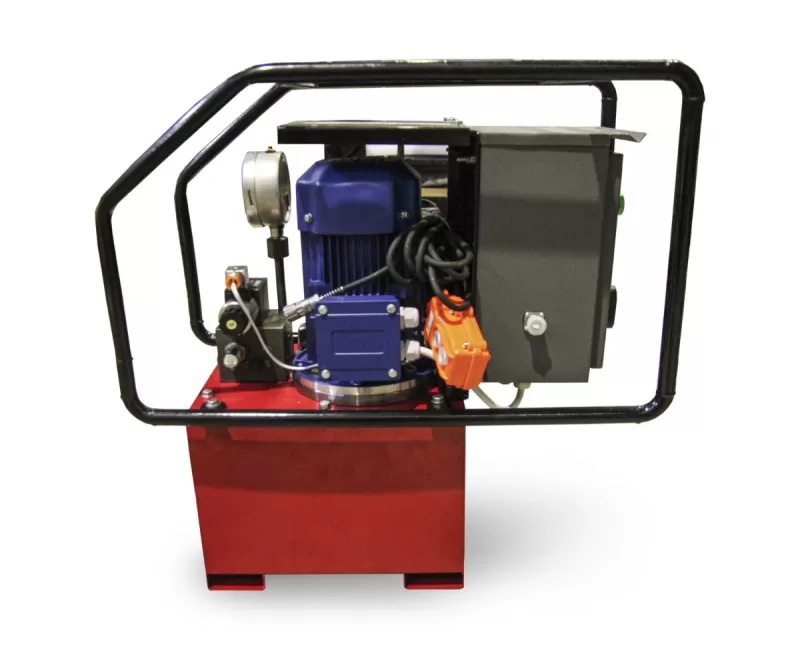

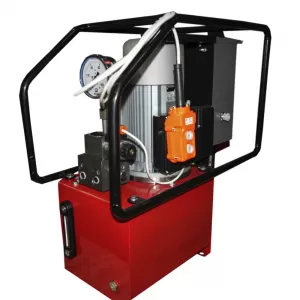

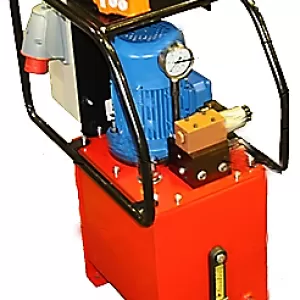

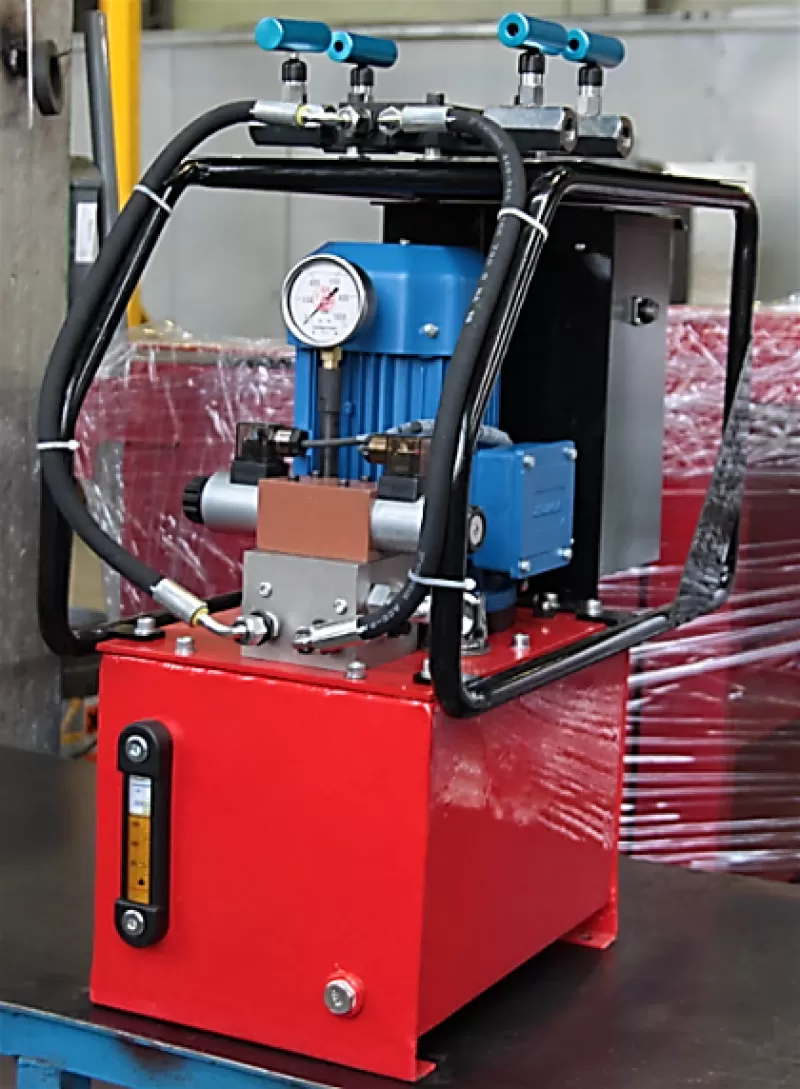

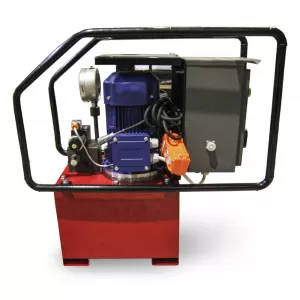

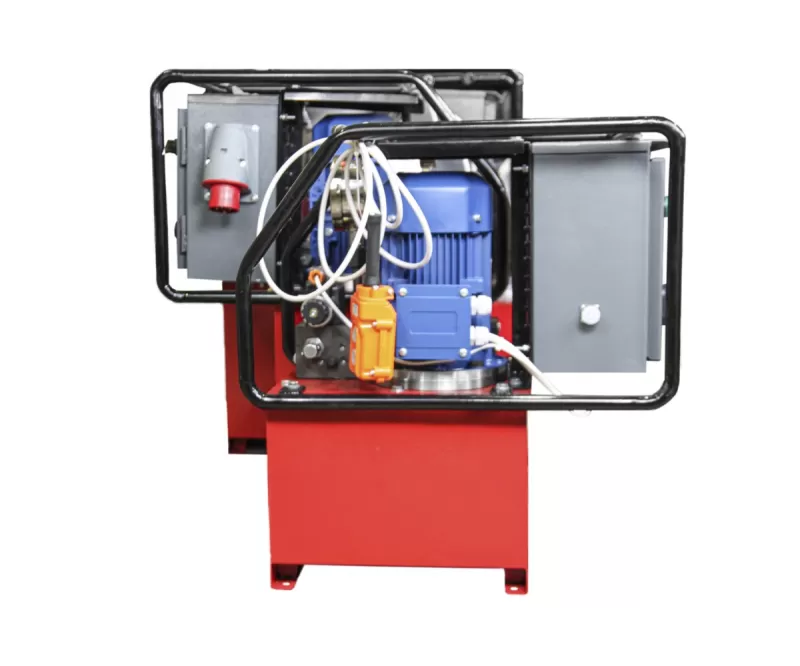

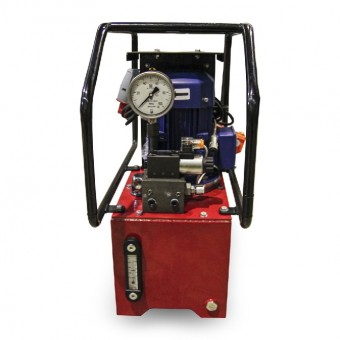

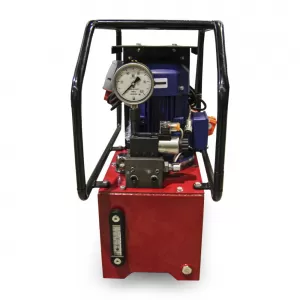

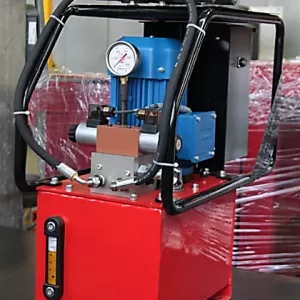

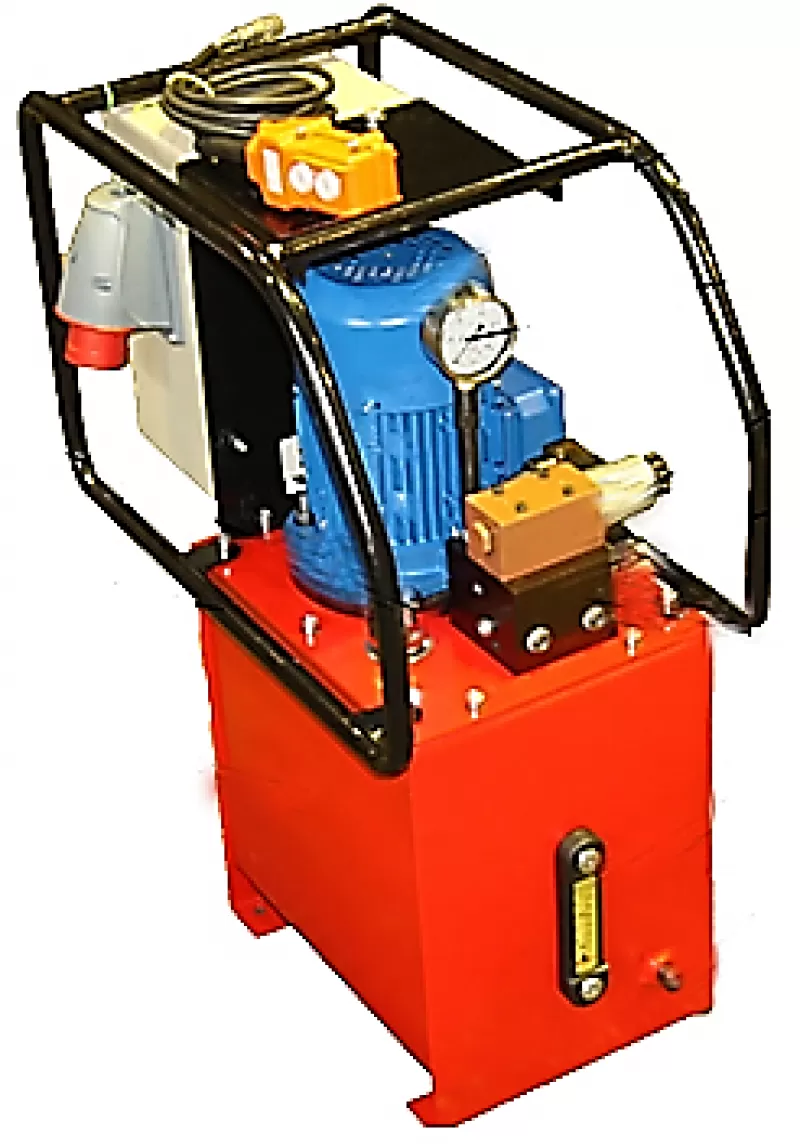

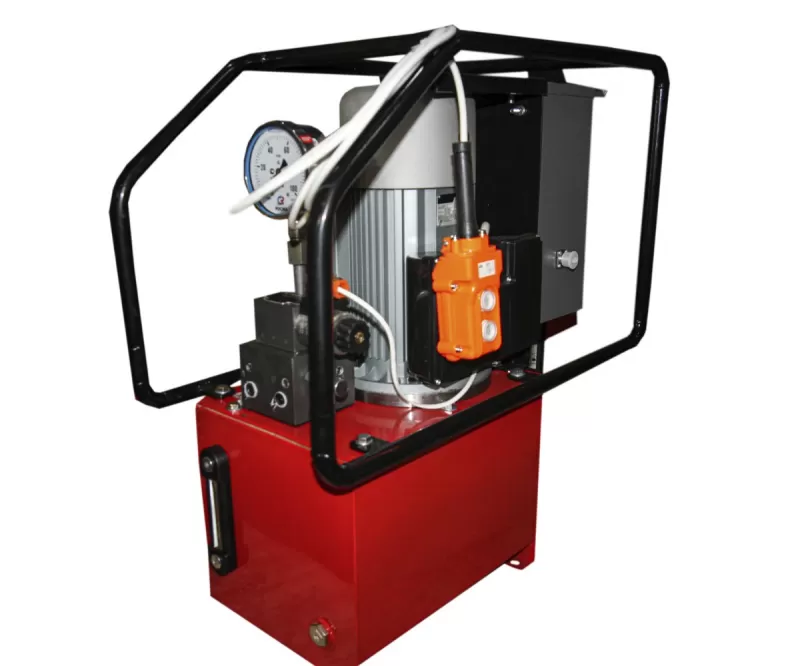

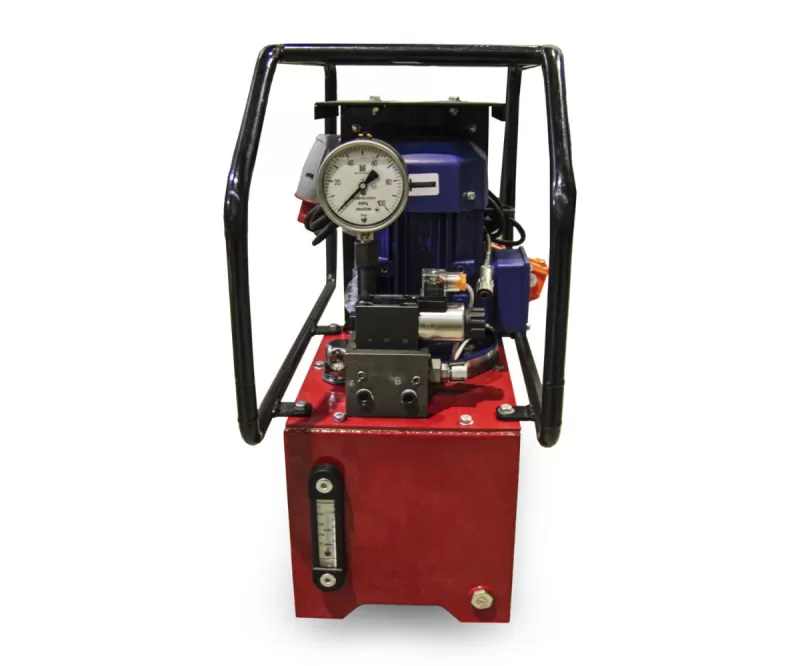

Станция насосная состоит из следующих узлов и агрегатов:
- рамы, установленной на баке;
- насосной группы, состоящей из гидронасоса, электродвигателя, соединяющей их валы втулочной муфты и стакана, на котором устанавливается электродвигатель и крепится гидронасос;

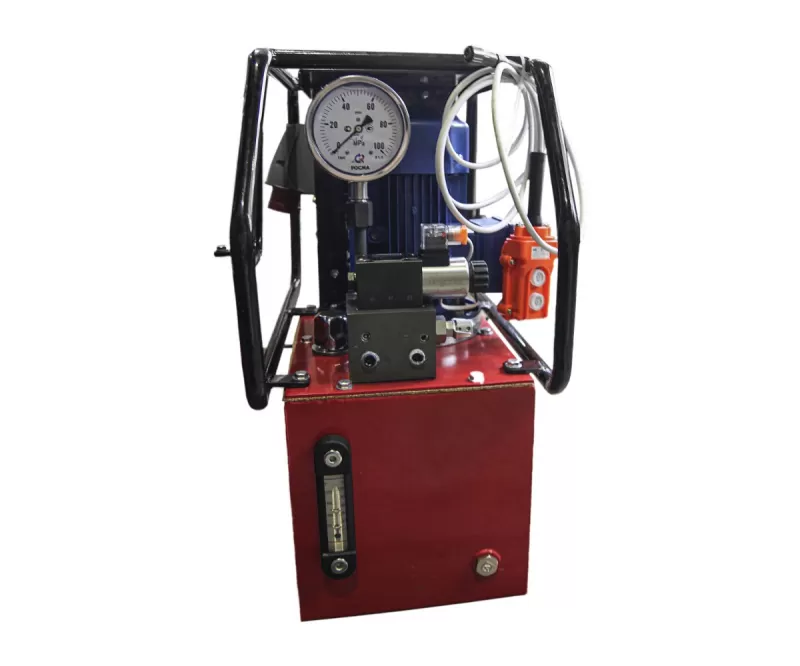

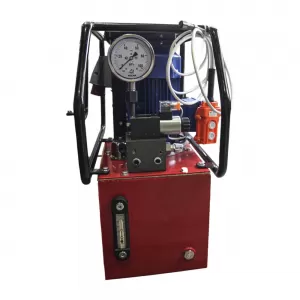

- блока управления, расположенного на крышке гидробака, в составе которого на монтажной плите установлен 4-х-линейный 2-х-позиционный гидрораспределитель с автоматическим электромагнитным управлением, клапан регулировочно-предохранительный и манометр напорный;
- на лицевой стороне гидробака расположен визуальный указатель уровня и температуры РЖ, пробка для слива масла, а на крышке – заливная горловина с пробкой-сапуном;

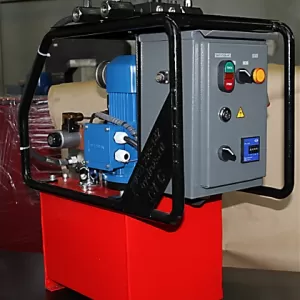

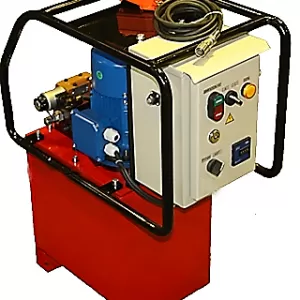

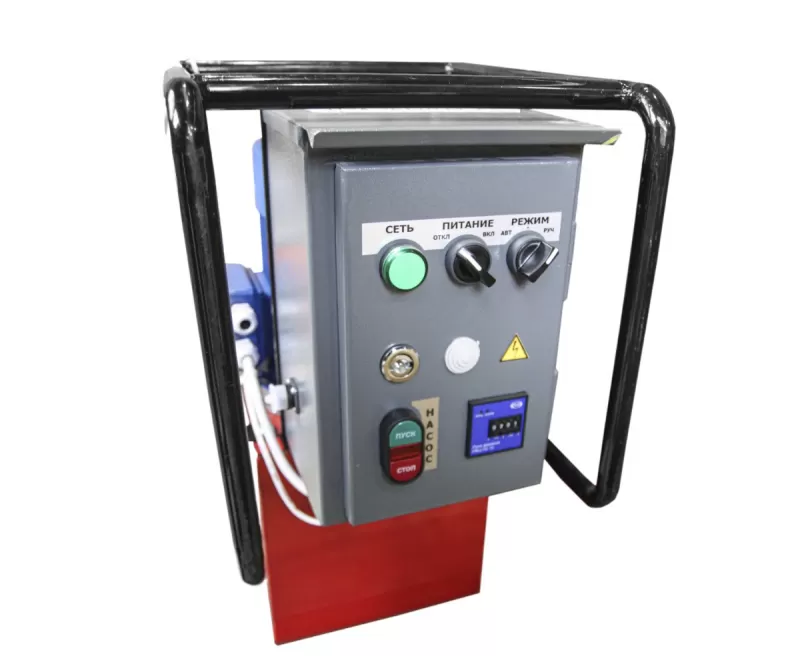

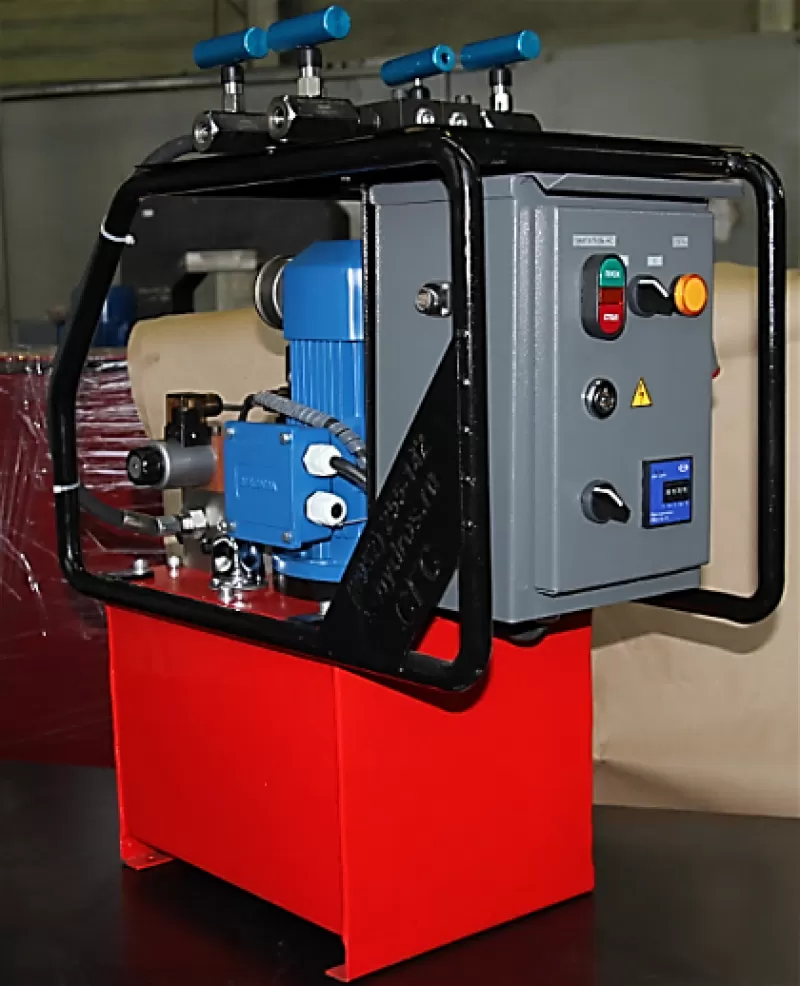

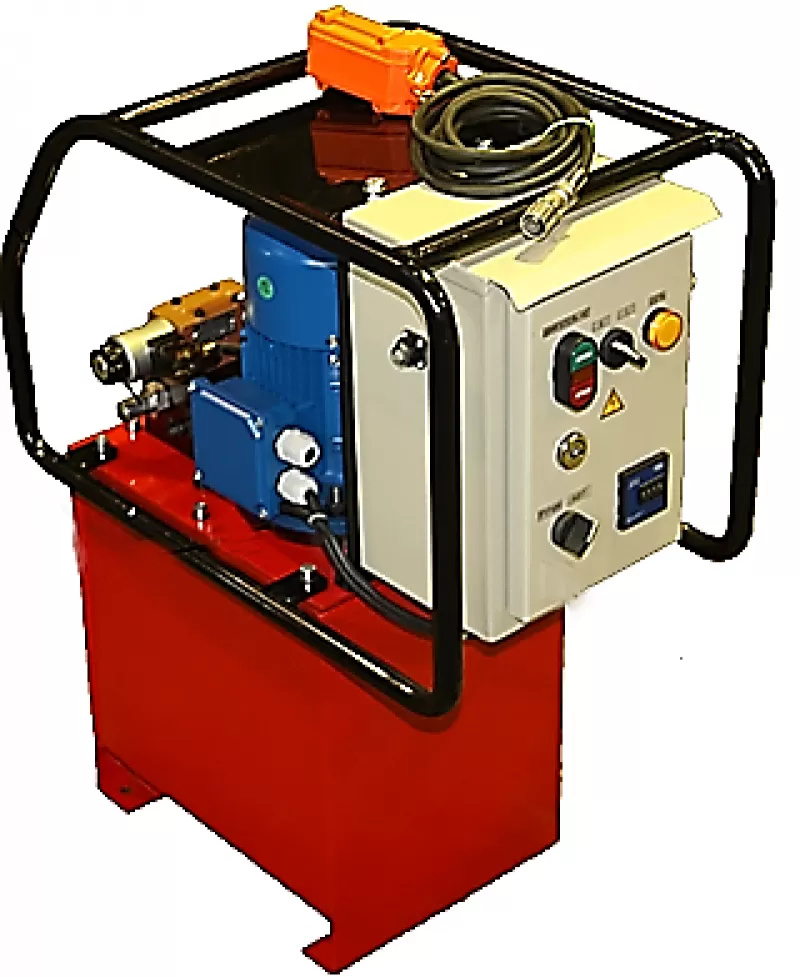

- на баке установлена коробка управления с кнопками «Пуск» и «Стоп», пультом управления, реле времени, тумблером с ручным и автоматическим режимами работы.
|
Модель |
Ном. давление, МПа |
Ном. подача, л/мин |
Объем бака, л |
Мощность, кВт/напряжение, В |
Габариты, ДхШхВ, мм |
Масса сухая/ с маслом, кг |
|
НЭА-2,0Г10Т1-РС |
70 |
2 |
10 |
2,2/380 |
600х340х620 |
45/55 |
|
НЭА-2,0Г10Ф1-РС |
2,2/220 |
|||||
|
НЭА-2,0Г20Т1-РС |
20 |
2,2/380 |
600х340х720 |
50/70 |
||
|
НЭА-2,0Г20Ф1-РС |
2,2/220 |
|||||
|
2НЭА-2,0Г10Т1-РС |
10 |
2,2/380 |
55/70 |
|||
|
2НЭА-2,0Г10Ф1-РС |
2,2/220 |
|||||
|
НЭА-3,0Г40Т1-РС |
3 |
40 |
4/380 |
600х340х850 |
70/110 |
|
|
НЭА-5,0Г40Т1-РС |
5 |
7,5/380 |
84/124 |
