Малогабаритные двухступенчатые насосные станции с электромагнитным управлением НЭЭ и НЭН

Малогабаритные двухступенчатые насосные станции НЭЭ с электромагнитным управлением оснащены гидрораспределителем (разгрузочным краном с электромагнитным управлением).
Маслостанции применяются для привода гидравлического инструмента с пружинным, гравитационным возвратом поршня и с небольшим рабочим объемом, соответствующего гидравлического инструмента. Номинальное давление 70 МПа. Компактные размеры и небольшой вес маслостанций удобны при перемещении оборудования с объекта на объект, и позволяют встраивать их в другое оборудование.

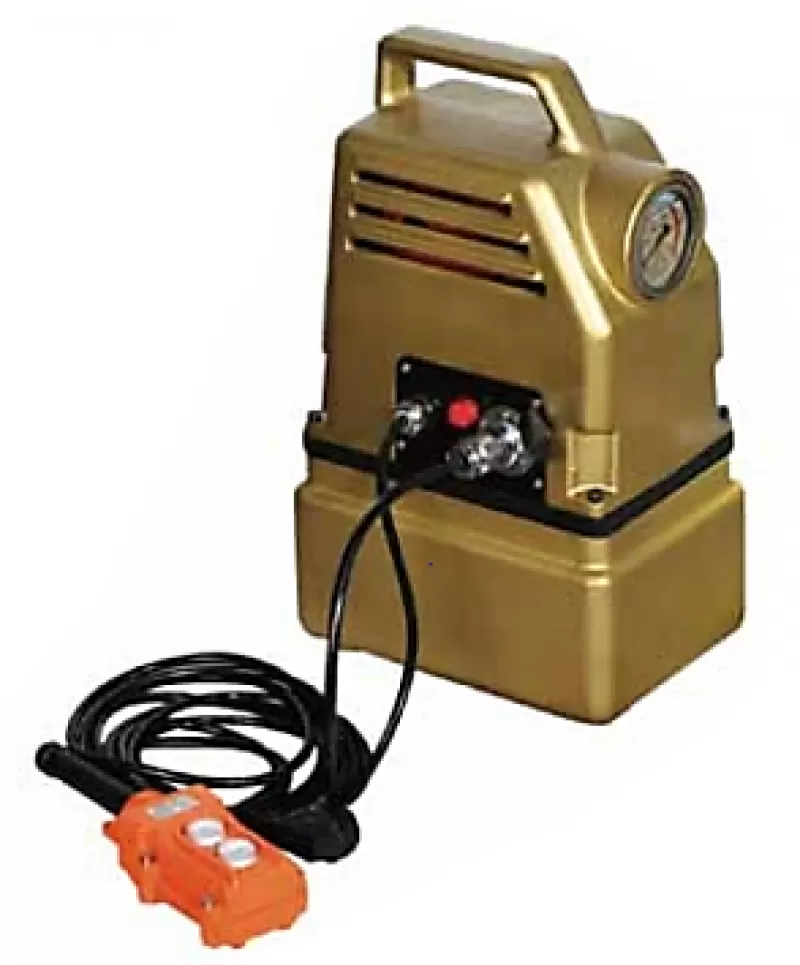

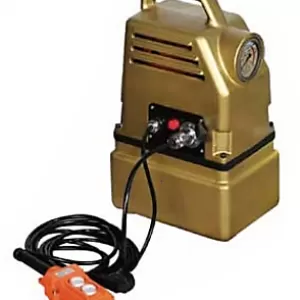

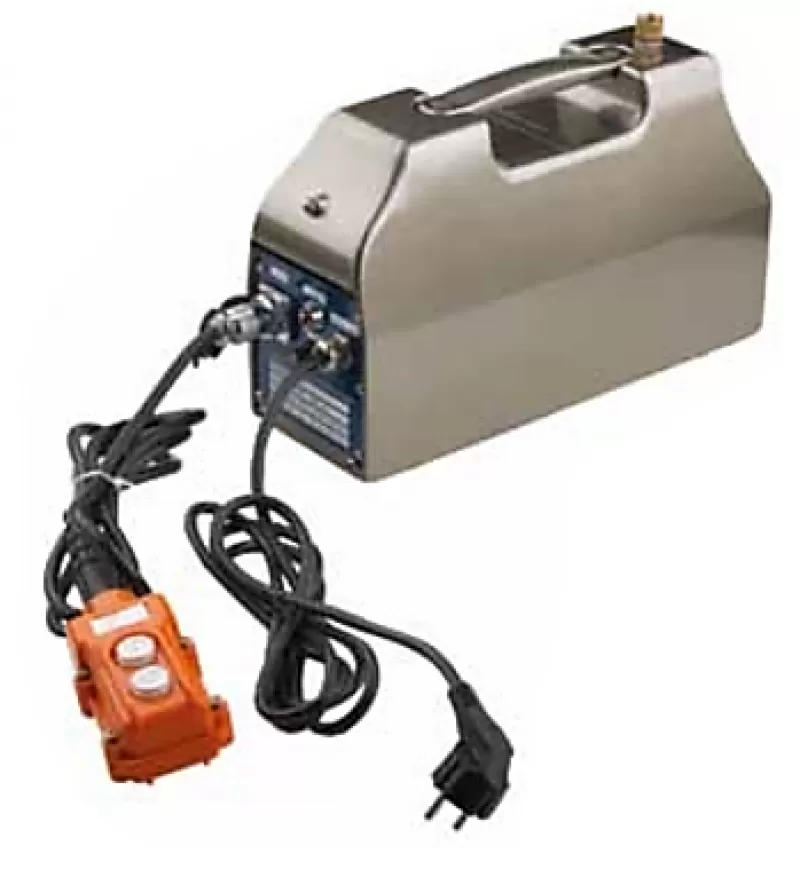

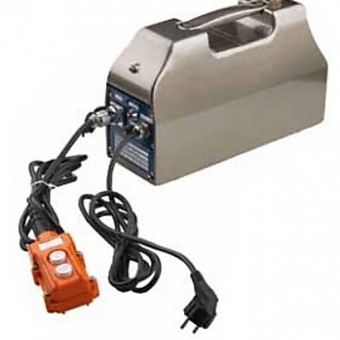

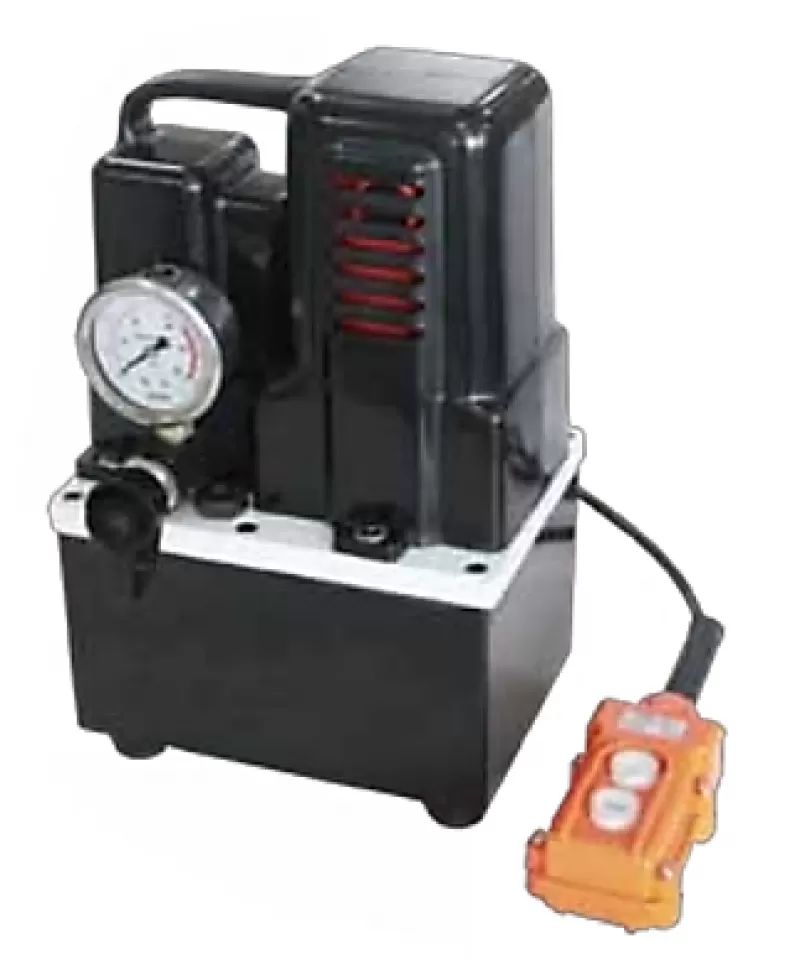

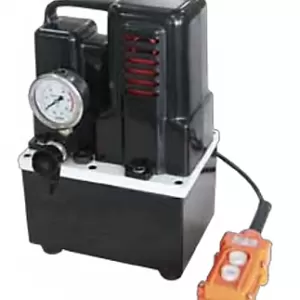

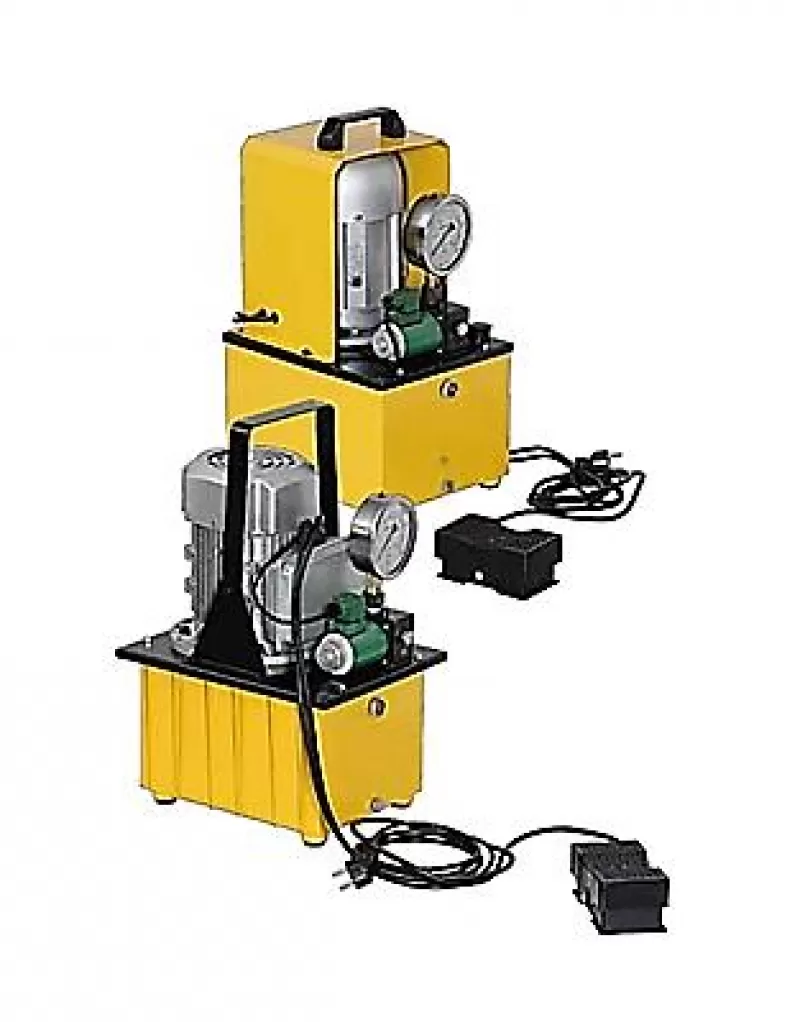

Модели маслостанций НЭЭ2/70-5/0,5А4Ф2-З, НЭЭ2/70-4/0,6А2Ф2-З, НЭЭ2/70-5/0,7А2Ф2-З выполнены в закрытом литом корпусе из высокопрочного пластика. Корпус защищает гидравлические и электрические компоненты маслостанции от влаги, пыли и механических повреждений.

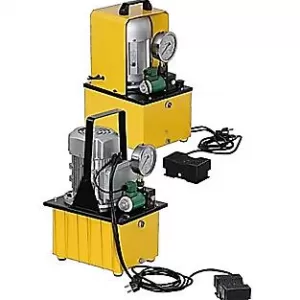

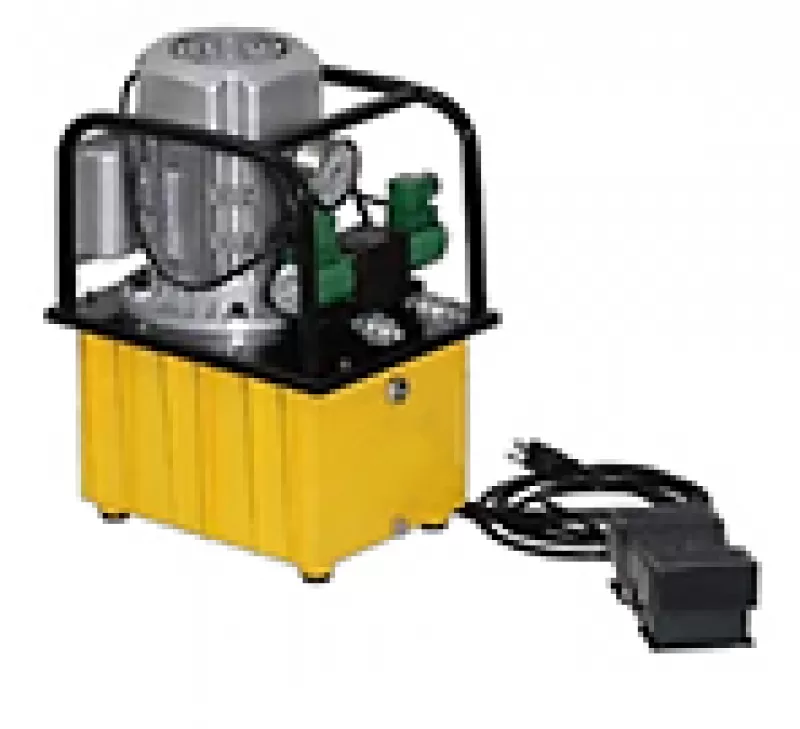

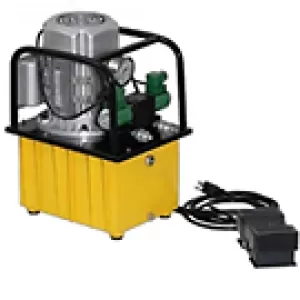

Модели насосных станций НЭН2/70-5/0,7А8Ф(Т)2-З выполнены с защитным кожухом.

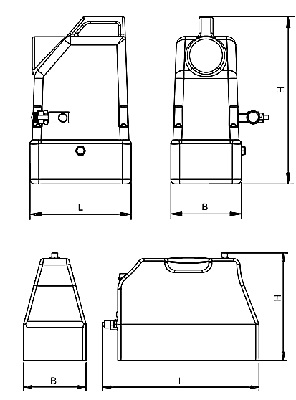

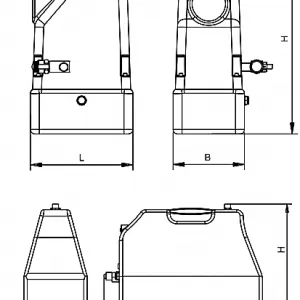

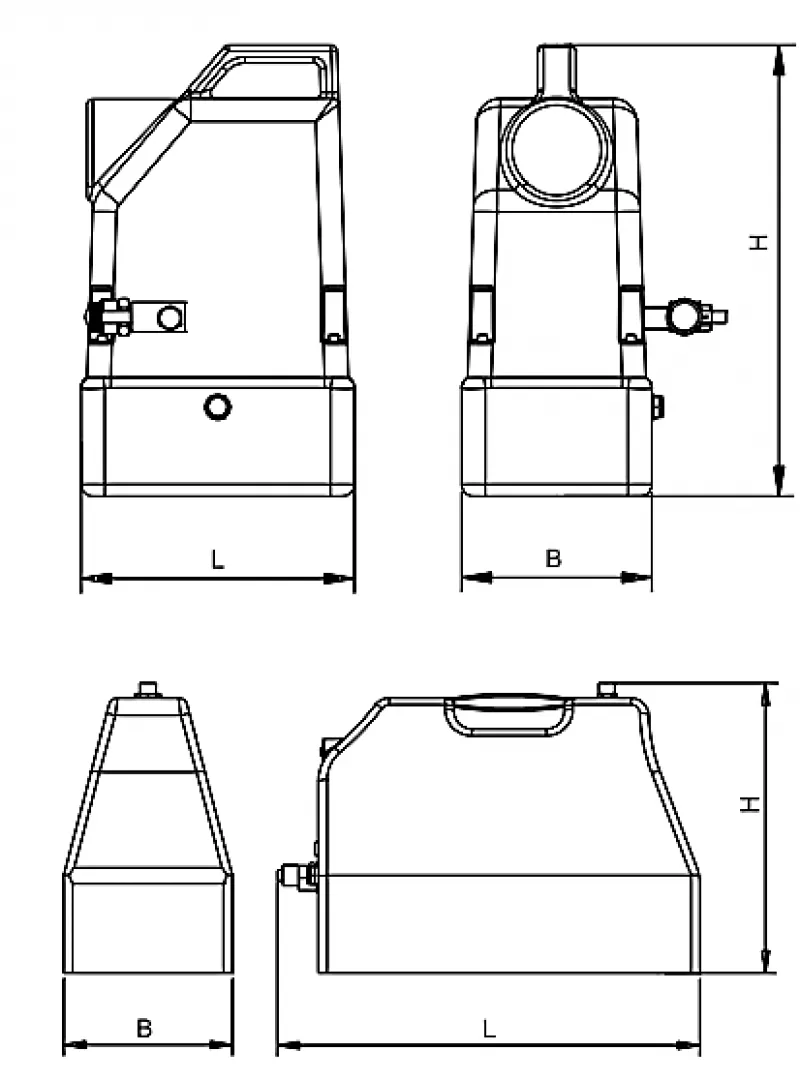

Чертеж



Модель	Мощность, кВт	Напряжение	Ном. давление, МПа		Подача, л/мин		Полезный объем бака, л	Габариты, мм, LхBхH	Масса, кг
			1-я ступень	2-я ступень	1-я cтyпень	2-я cтyпень
НЭЭ2/70-5/0,5А4Ф2-З	0,35	220В	2	70	5	0,5	4	390х235х295	17,5
НЭЭ2/70-4/0,6А2Ф2-З	0,75				4	0,6	2	235х160х405	18,7
НЭЭ2/70-5/0,7А2Ф2-З	1,2				5	0,7		210х145х330	11
НЭН2/70-5/0,7А8Ф2	0,75						8	325х255х565	25,9
НЭН2/70-5/0,7А8Т2		380В
НЭН2/70-5/0,7А8Ф2-З		220В						305х245х515	25,2
НЭН2/70-5/0,7А8Т2-З		380В
