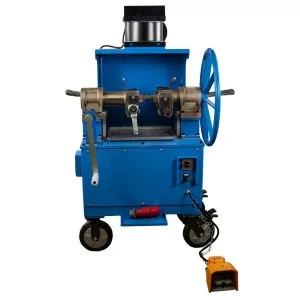

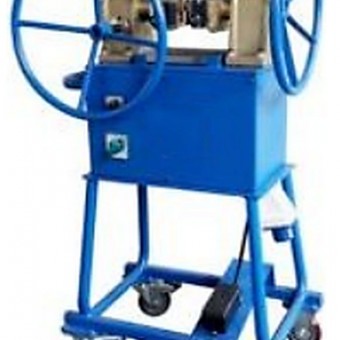

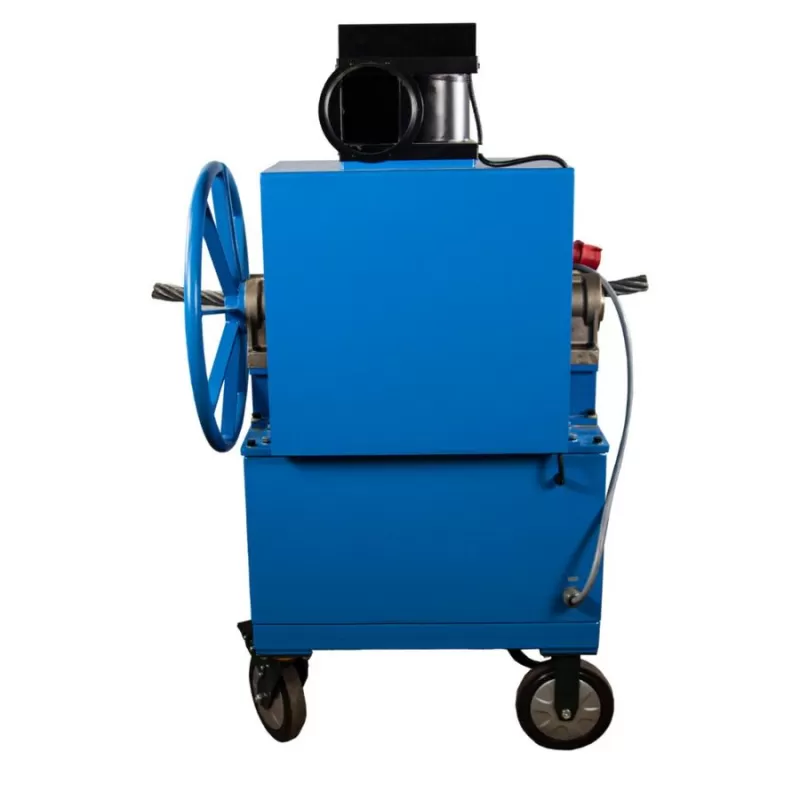

Станки для термического разделения стального каната с формовкой концевых участков

Станки для термического разделения стального каната широко востребован в отраслях промышленности, где используется данный материал (изделие). Использование специального оборудования позволяет многократно повысить производительность труда, отказавшись от ручного. Такой подход позволит снизить накладные расходы предприятия, сделав выпускаемую продукцию более конкурентной во времена рыночной экономики.

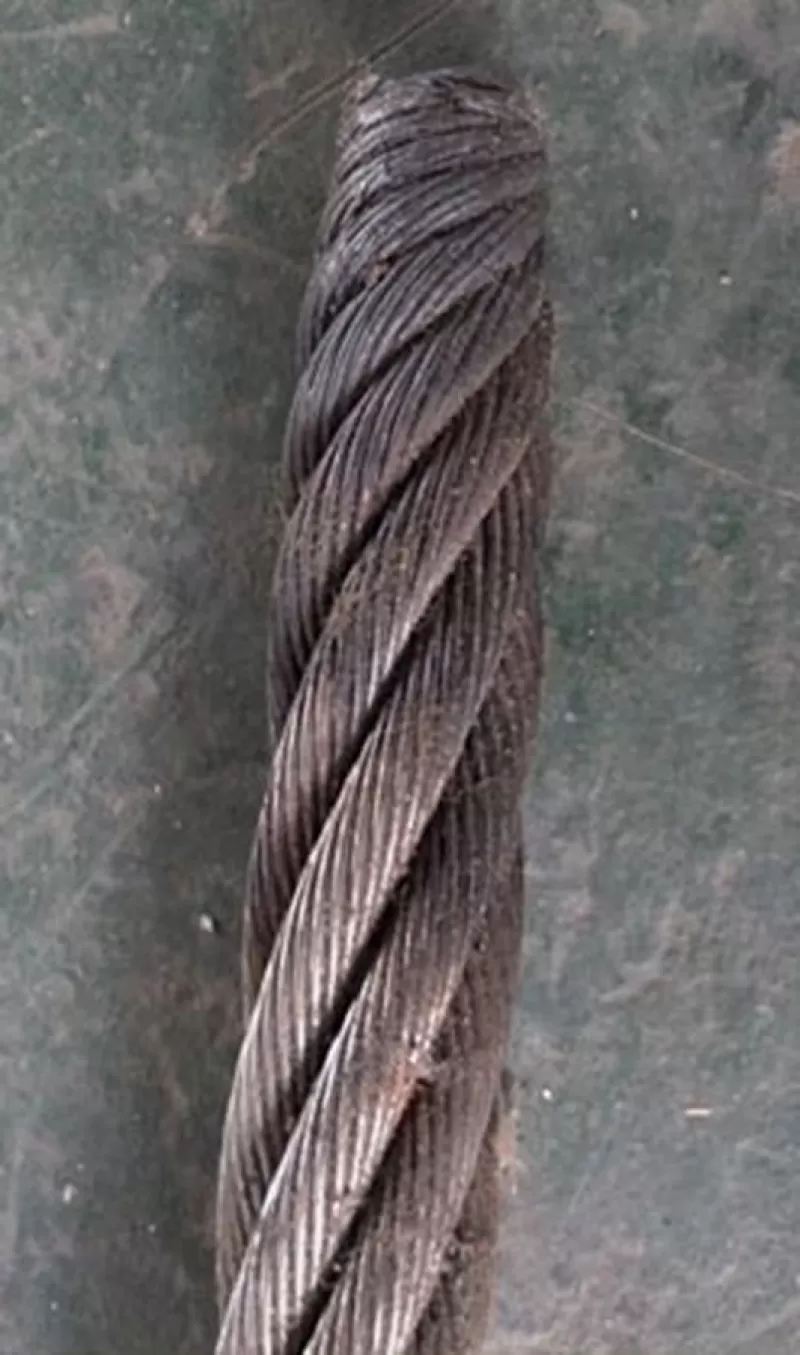

Станки для термического разделения стального каната позволяет впоследствии формовать концевые участки изделия.

Стропа, изготовленные по данной технологии и имеющие все необходимые сертификаты, часто можно встретить в следующих отраслях:

• горнодобывающая;
• строительная;
• грузоподъемная;
• и другие специальные.

В ассортименте интернет-магазина столичной компании «Моспроммаш» представлен широкий ассортимент оборудования для изготовления грузоподъемной оснастки. Теперь можно с легкостью отрезать металлический канат диаметром от 3 до 60 мм включительно.

Квалифицированные специалисты компании «Моспроммаш» помогут сделать правильны выбор, чтобы потраченные на приобретения деньги максимально быстро окупились за счет выпускаемой продукции.

Параметры

• закрытого стола (тумбы), на колесной раме, внутри которого размещено силовое электрооборудование (трансформатор, регулятор силы тока);
• камеры сбора отходов;
• зажимного механизма с электродами;педали управления.

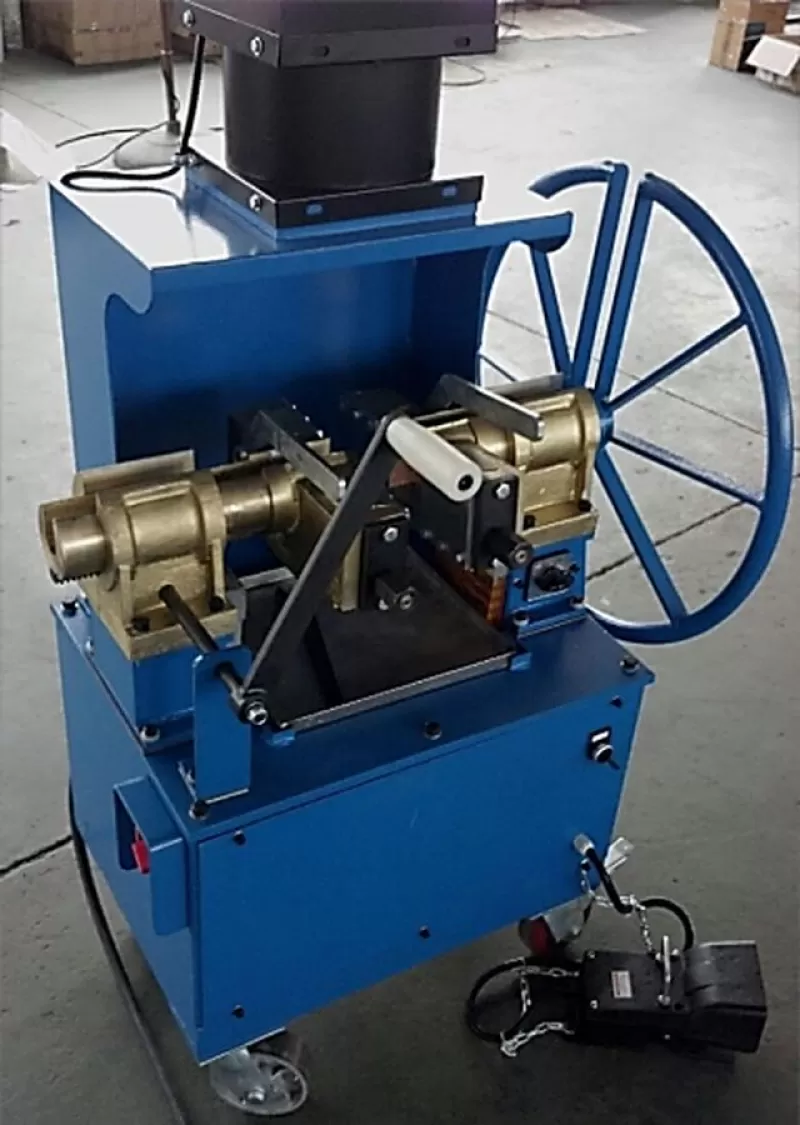

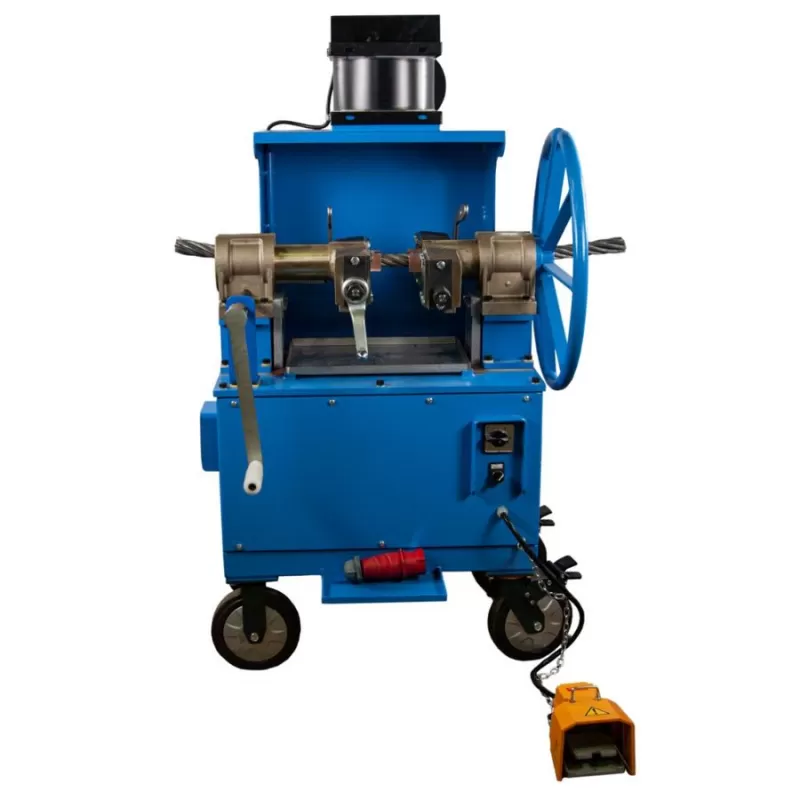

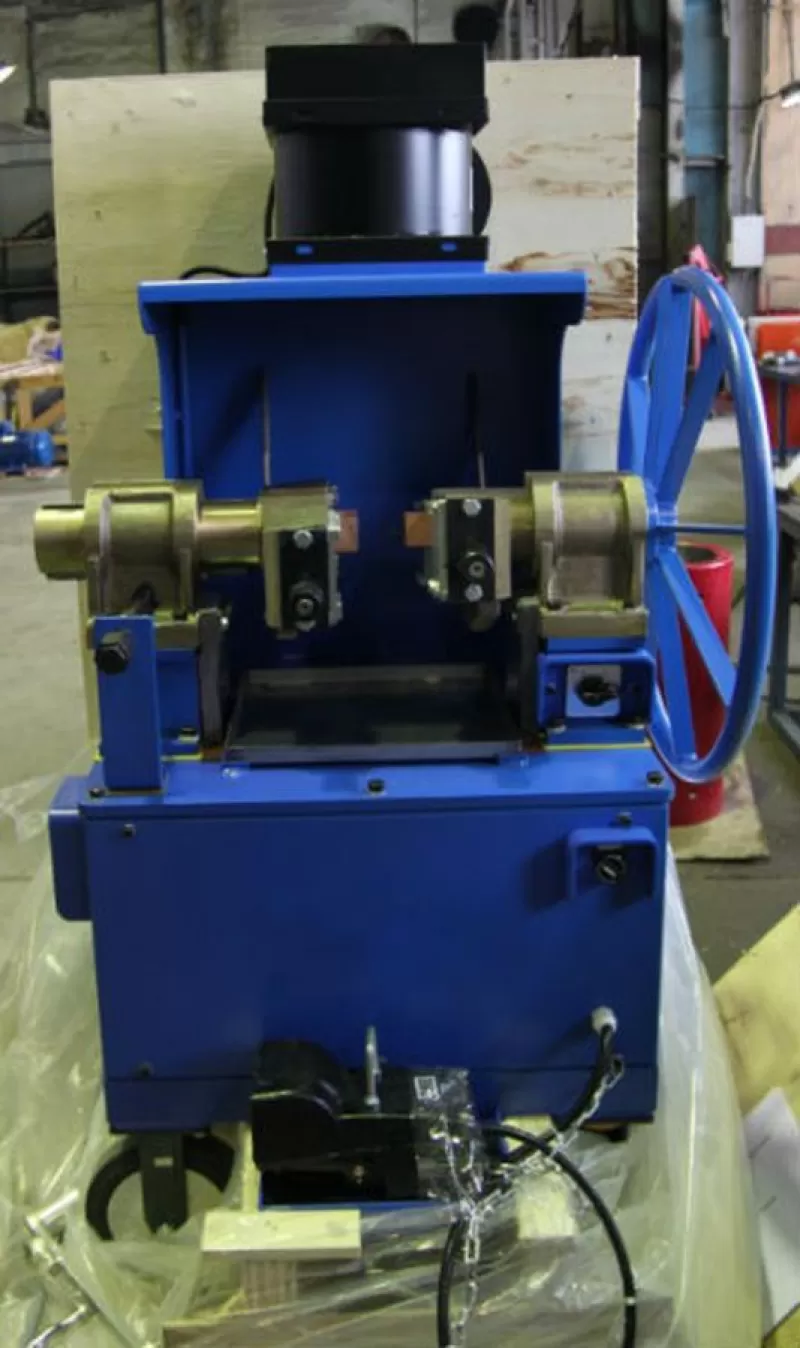

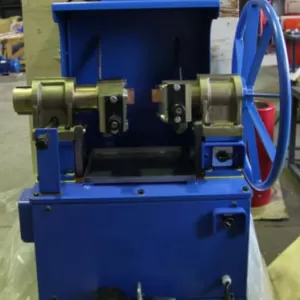

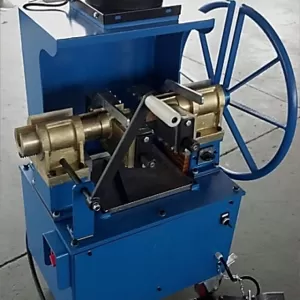

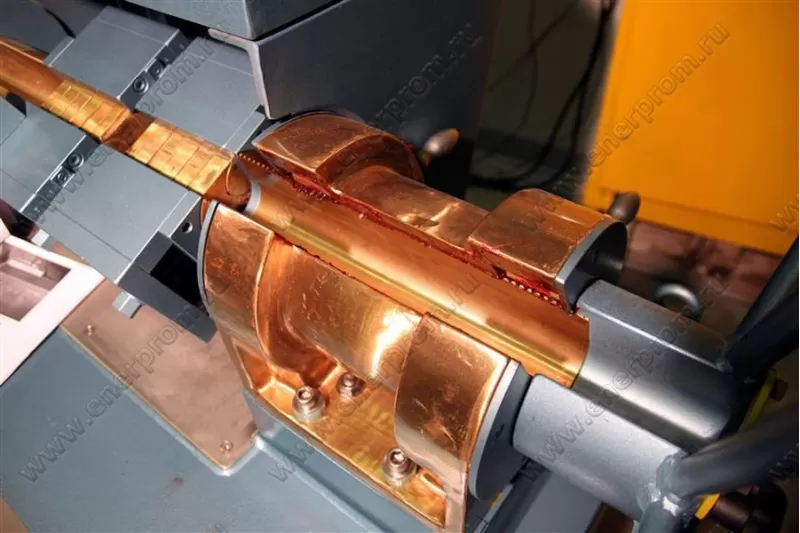

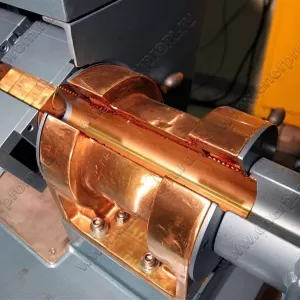

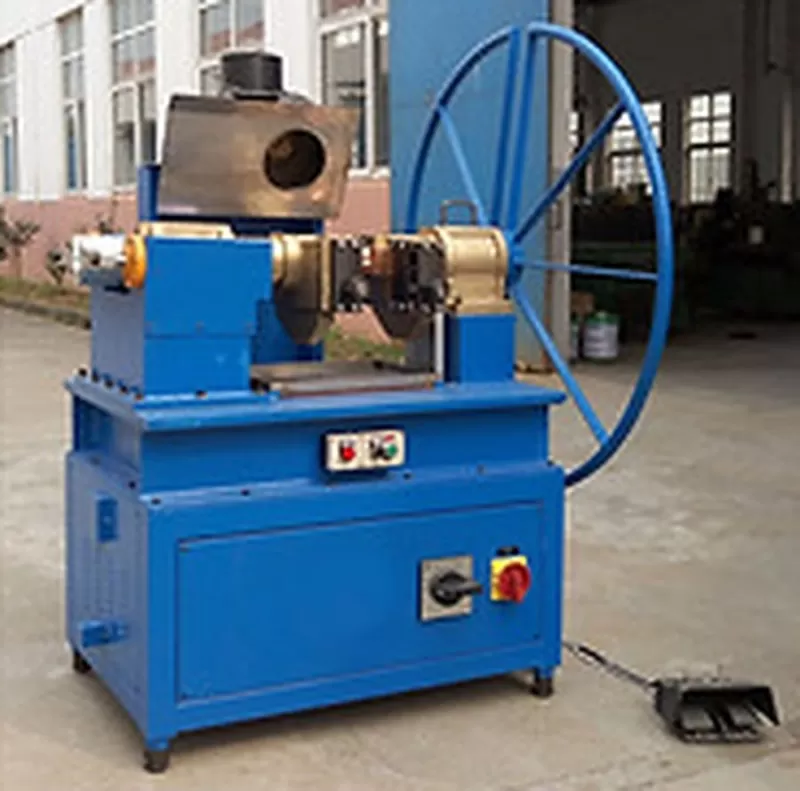

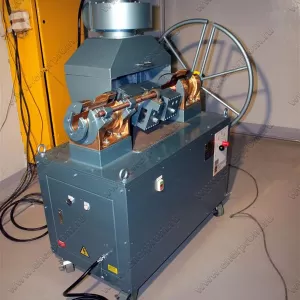

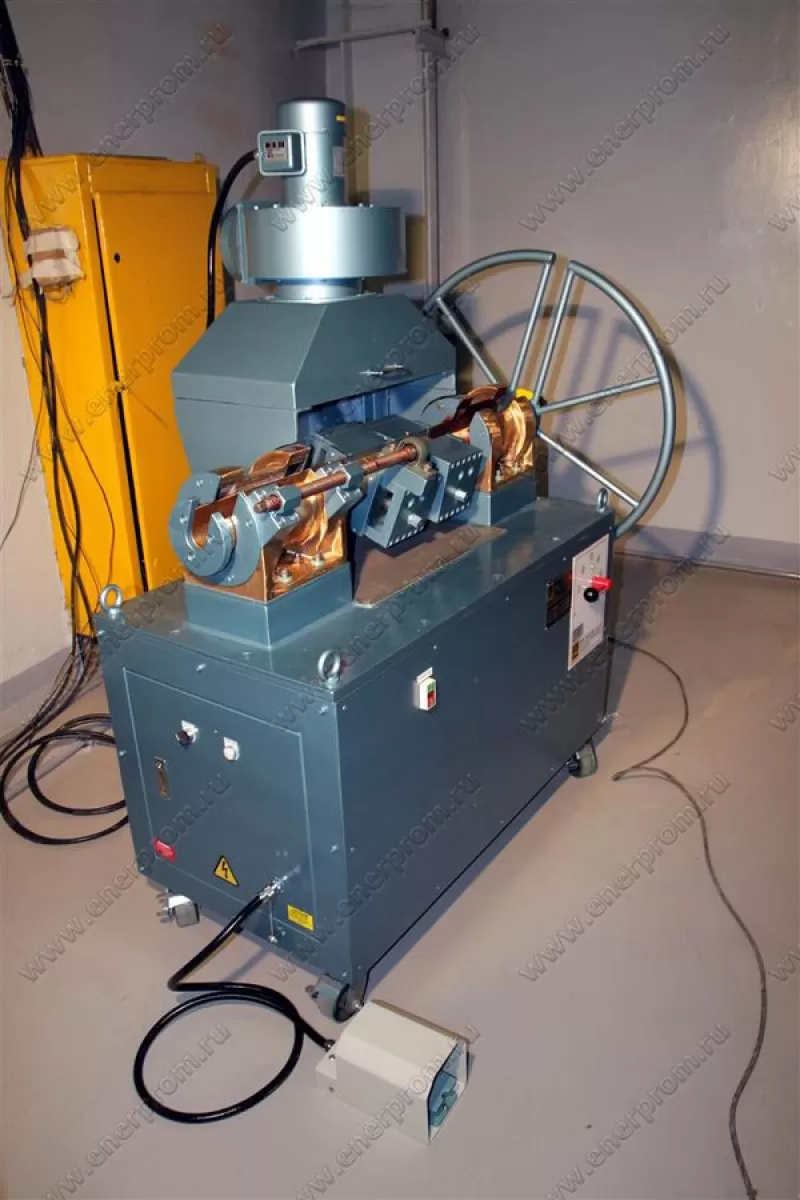

На столе установлена плита с зажимным устройством, защищающая электрооборудование и поверхность стола от брызг расплавленного металла. Зажимной механизм состоит из левого и правого зажимов с токоподводящими медными электродами, настраиваемых под диаметр каната; рукоятки натяжения каната, деталей крепежа каната, рукоятки (штурвала) для закручивания каната в зоне резки. Модели СПЗ-32, СПЗ-40, СПЗ-60 оснащены крышкой и вытяжным вентилятором. На столе расположены кнопки включения/выключения электропитания, сигнальная лампа питания, кнопки включения/выключения питания вытяжного вентилятора.

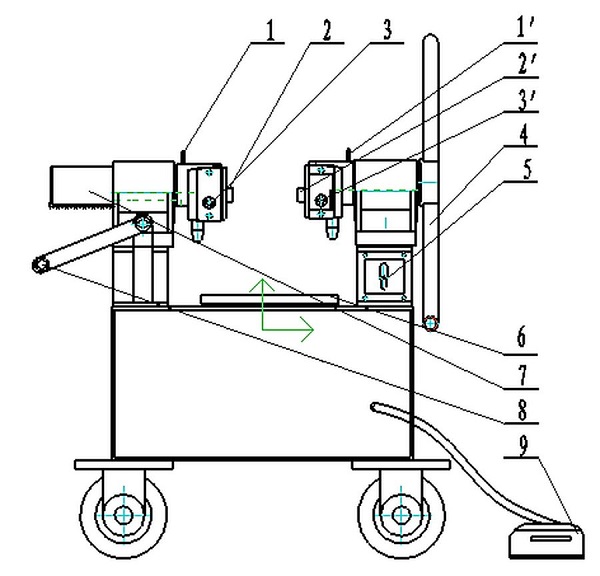

Основные элементы узлов станка:

1. Ключ фиксации левого зажима
2. Левый зажим с медным электродом
3. Винт прижима левого зажима
4. Рукоятка для закручивания каната в зоне резки
5. Переключатель регулирования силы тока (ступени регулировки силы тока)
6. Камера сбора отходов
7. Левый подвижный зажим
8. Раздвижная рукоятка перемещения левого зажима
9. Педаль управления, 1'. Ключ фиксации правого зажима, 2'. Правый зажим с медным электродом, 3'. Винт прижима правого зажима

• Для подготовки изделия к работе необходимо подсоединить кабель к источнику питания (380В, 3х-фазное).
• Повернуть включатель электропитания в положение «Вкл», загорится сигнальная лампа включения электропитания.У
• становить направление вращения каната, – для каната правого или левого направления свивки; зафиксировать направление вращения.
• Отрегулировать расстояние между электродами в соответствии с диаметром каната, закрутить болты для фиксации расстояния между головками.
• Вложить канат в паз зажимного устройства.
• Затянуть болты зажимного устройства до упора.
• Благодаря наличию эксцентриковых рычагов для быстрой установки каната, для каждого диаметра требуется лишь однократная фиксация.
• Установить ступень регулятора силы тока в зависимости от диаметра каната.
• Включить ножной переключатель начала прокаливания каната.
• Подача тока контролируется ножным переключателем, руки свободны для управления станком

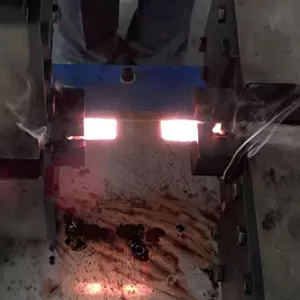

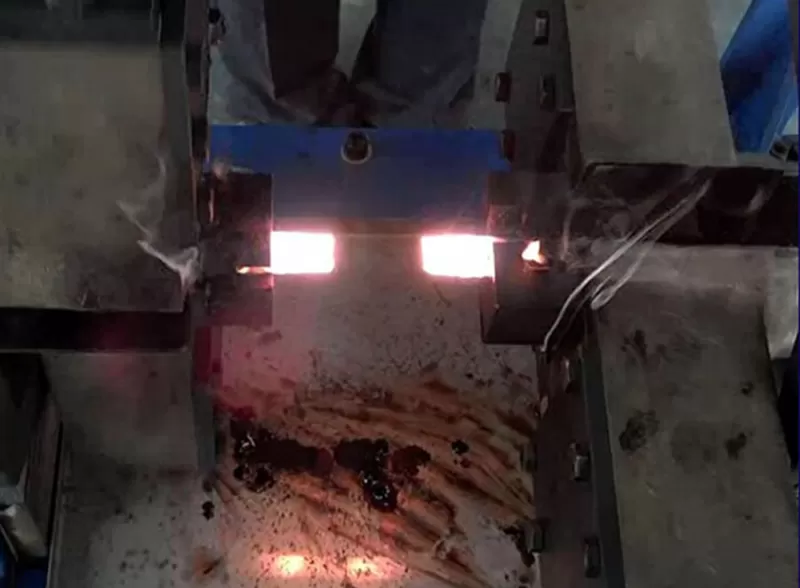

• Следить за процессом прокаливания каната по изменению его цвета.
• Поворачивать рукоятку закручивания каната медленно и осторожно.

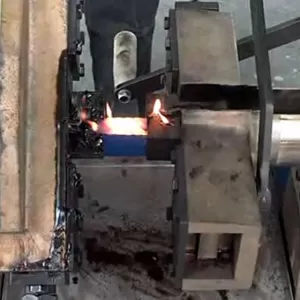

• При начале плавления каната быстро повернуть рукоятку, чтобы разделить канат.
• Примечание: В процессе прокаливания каната выделяется дым, поэтому перед прокаливанием включить вентилятор (переместить вперед крышку вентилятора).
• После завершения прокаливания переместить обратно крышку вентилятора.



	СПЗ-16
Диаметр каната, мм	3	6	10	12	14	16
Расстояние между электродами, мм	10	15	18	20	25	30
Диаметр каната, мм	3-5	5-8	8-12	12-14	14-16
Ступень регулятора силы тока	1-2	2-3	3-4	4-5	5-6
	СПЗ-32
Диаметр каната, мм	6	10	16	20	25	28	32
Расстояние между электродами, мм	30	35	40	45	50	55	60
Диаметр каната, мм	6-10	16	20-25	28-32
Ступень регулятора силы тока	1	2	3	4
	СПЗ-40
Диаметр каната, мм	10	16	20	28	36	40
Расстояние между электродами, мм	30	40	50	60	70	80
Диаметр каната, мм	10-16	16-28	28-36	36-40
Ступень регулятора силы тока	1	1-2	2-3	3-4
	СПЗ-60
Диаметр каната, мм	28	35	42	48	55	60
Расстояние между электродами, мм	60	70	90	95	105	110
Диаметр каната, мм	28-35	35-45	45-55	55-60
Ступень регулятора силы тока	1	2	3	4



Модель	Диаметр каната, мм	Ном. мощность, кВт	Количество ступеней регулятора силы тока	Габариты, мм, ШxДxВ	Масса, кг	Напряжение питания, В
СПЗ-16	3-16	5	6	500x650x1350	75	380
СПЗ-32	6-32	15	4	750х650х1470	280
СПЗ-40	20-40	75		1400x1200x1500	450
СПЗ-60	28-60	100			890
