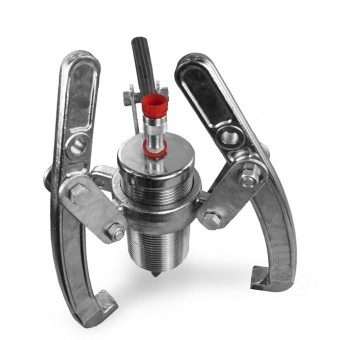

Съемники гидравлические со свободными захватами, исполнение ползун

Съемники гидравлические со свободными захватами – специализированные инструменты, предназначенные для удаления деталей, установленных на валу или в других труднодоступных местах.
Они широко используются в:
В процессе работы гидравлический механизм создает высокое давление, что значительно облегчает удаление застрявших или плотно сидящих деталей. Съемники со свободными захватами исполнения ползун часто имеют регулируемую ширину захвата, что позволяет работать с различными типами и размерами компонентов. Это делает их универсальным инструментом для специалистов.
Важно также учитывать, что использование гидравлических съемников требует определенных навыков и соблюдения техники безопасности, чтобы избежать повреждений как инструмента, так и деталей, с которыми идет работа.
Они широко используются в:
- машиностроении;
- автомобильной промышленности;
- ремонте различного оборудования.
В процессе работы гидравлический механизм создает высокое давление, что значительно облегчает удаление застрявших или плотно сидящих деталей. Съемники со свободными захватами исполнения ползун часто имеют регулируемую ширину захвата, что позволяет работать с различными типами и размерами компонентов. Это делает их универсальным инструментом для специалистов.
Важно также учитывать, что использование гидравлических съемников требует определенных навыков и соблюдения техники безопасности, чтобы избежать повреждений как инструмента, так и деталей, с которыми идет работа.

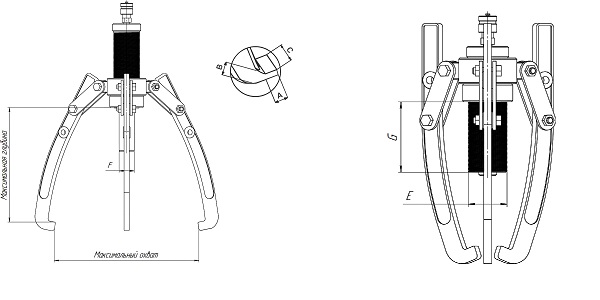

Чертеж

Модель |
Усилие, тс |
Внешний диаметр захвата, мм |
Макс. глубина захвата, мм |
Ход штока, мм |
Размеры, мм |
Масса, кг |
|||||
E |
F |
G |
A |
B |
C |
||||||
СГ5В |
5 |
50-200 |
140 |
50 |
45 |
23 |
106 |
12,5 |
22,5 |
26 |
10,2 |
СГ10В |
10 |
50-250 |
170 |
60 |
56 |
26 |
97 |
14 |
30 |
30 |
12,9 |
СГ20В |
20 |
100-350 |
205 |
70 |
78 |
33 |
105 |
21 |
33,5 |
33 |
15,7 |
СГ30В |
30 |
150-400 |
220 |
90 |
38 |
103 |
26 |
36 |
35 |
33 |
|
СГ50В |
50 |
200-500 |
250 |
60 |
114 |
48 |
117 |
25 |
46 |
40 |
37,8 |
СГ100В |
100 |
250-650 |
280 |
80 |
168 |
65 |
220 |
32 |
47 |
50 |
130 |
