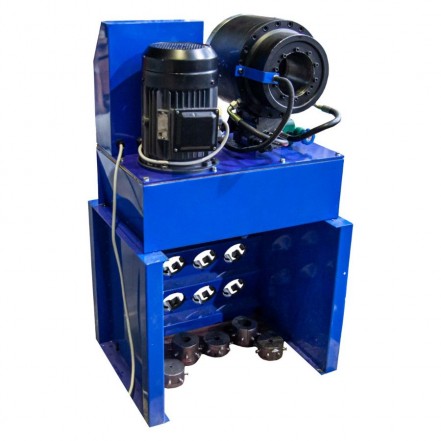

Сервисный обжимной пресс MK-85

Сервисный обжимной пресс МК-85 — это надежное и высокоэффективное оборудование, предназначенное для обжима наконечников на РВД. Изделие обладает компактными размерами и прост в использовании, что позволяет применять его как в промышленных, так и в домашних условиях. Устройство оборудовано удобной рукояткой и системой механического привода, что обеспечивает минимальные усилия при работе.

Пресс способен обжимать различные типы соединений, гарантируя высокую точность и качество каждого соединения за счет наличия встроенных:

• гидравлического насоса;
• электрического привода.

Оборудование для обжима отличается высокой прочностью и долговечностью, что делает его выгодным вложением для любых производителей и ремонтников. В результате использования обжимного пресса МК-85 производство получает надежные и герметичные соединения.

Параметры

• Диапазон обжима: 6-51 мм (1/4-2")
• Раскрытие без кулачков: 113 мм
• Максимальное раскрытие: 25 мм
• Рабочее давление: 31.5 МПа
• Мощность двигателя: 4 кВт
• Усилие обжима: 360 тс
• Напряжение электродвигателя: 220 / 380В
• Тип управления электромагнитный: ножной
• Количество кулачков: 12 комплектов
• Размеры кулачков: 10 15 18 20 23 26 29 33 37 46 51 63
• Вес: 280 кг
• Габариты (ДxШxВ): 710x540x1250 мм
• Уровень шума: 60 Дб
• Длина колодки матрицы: 90 мм
• Точность обжатия: 0,1 мм
• Ёмкость бака:50 литров

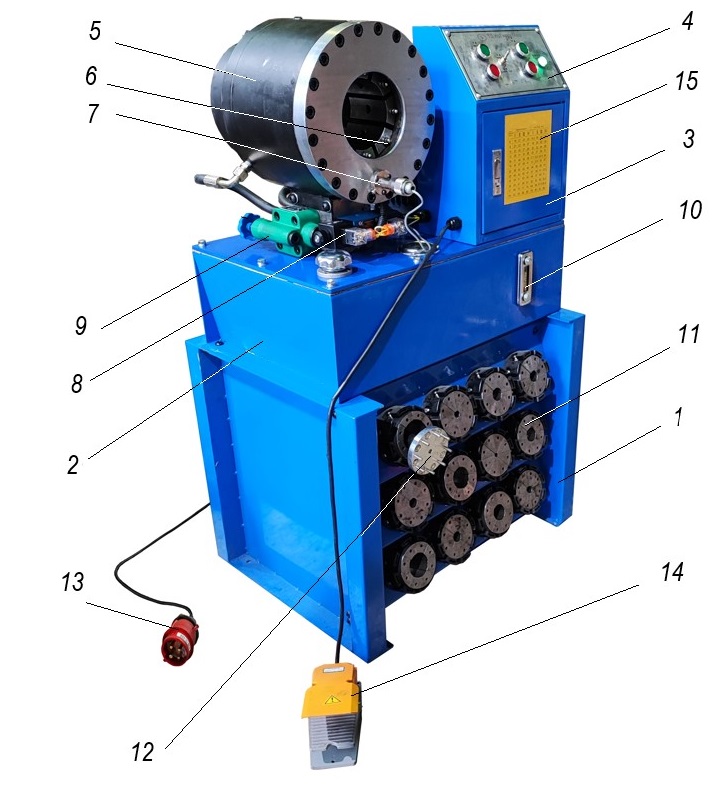

3 – электрошкаф с блоком управления;
4 – панель управления;
5 – голова для обжима;
6 - подвижные матрицы;
7 – лимб для точной регулировки обжимки;
8 – электромагнитный клапан;
9 – клапан регулировки подачи РЖ;
10 – индикатор уровня масла;
11 – наборы сменных кулачков;
12 – экстрактор;
13 – вилка для подключения станка источнику электроэнергии;
14 – педаль управления;
15 – таблица кулачков.

Основными составными частями станка являются:
стойка (1), на которой установлены гидробак (2), обжимная головка (2) и электрошкаф (3) с блоком управления (4), на передней стенке которого расположена панель управления (4).

Непосредственный процесс обжима осуществляется с помощью педали управления (14).
Обжимная головка (5) состоит из гидроцилиндра, в конической внутренней части которого перемещаются матрицы (6) со сменными кулачками (11).
При подаче гидравлической жидкости в поршневую полость гидроцилиндра обжимной головки происходит радиальное перемещение сменных кулачков к центру пространства между ними, в которое вставлен рукав с обжимаемым фитингом, и вследствие этого происходит обжим втулки РВД.
При сбросе давления в гидросистеме, кулачки сменные разжимаются и возвращаются в исходное положение.
